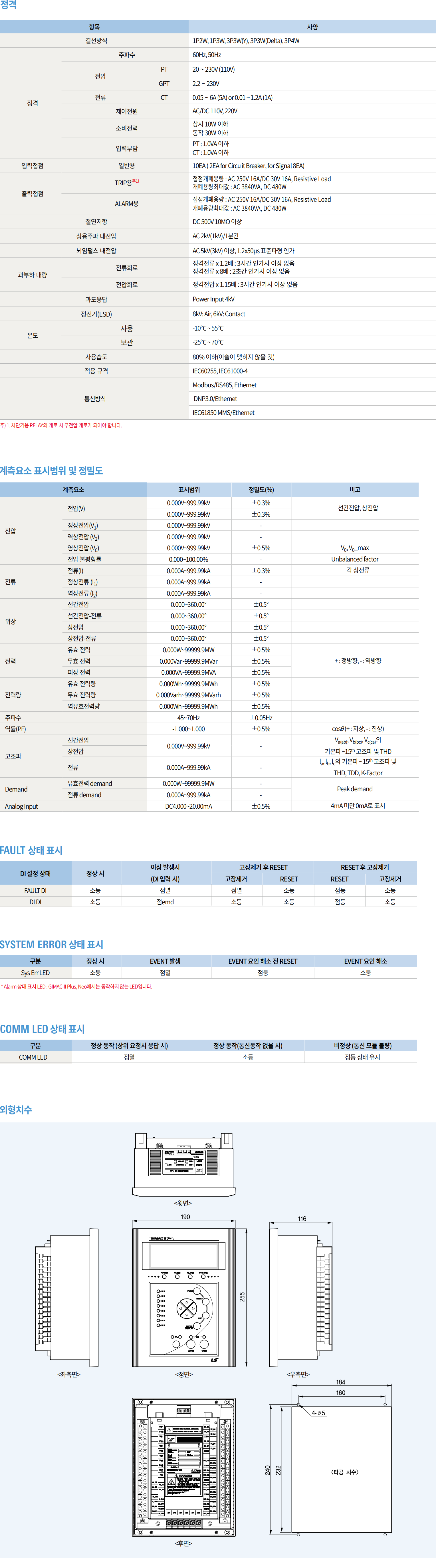

| 결선방식 | 3P4W, 3P3W(Y), 3P3W(DELTA), 1P3W, 1P2W | |
| 입력 | 주파수 | 60Hz, 50Hz 별도 |
| 전압 | PT : 20~230V(110v), GPT : 2.2~230V | |
| 전류 | CT : 0.05~6A(5A) or 0.01~1.2A(1A) | |
| 소비전류 | 상시 소비전류 : 10W 이하, 동작 소비전력 : 30W 이하 | |
| 제어전원 | AC/DC 110V 또는 AC/DC 220V | |
| 입력부담 | PT : 1.0vA 이하, CT : 1.0vA 이하 | |
| 입력접점 10EA | Digital Input (AC/DC 110V) | |
| 출력접점 차단기용 Ry | 접점 개폐용량 개폐용량 최대치 | AC 230V 16A/DC 30V 16A, 저항부하 cosθ = 1 3680VA, 480W, 저항부하 cosθ = 1 |
접점 개폐용량 개폐용량 최대치 | AC 230V 8A/DC 30V 8A, 유도부하 (cosθ = 0.4, L/R = 7ms) 1840VA, 240W, 유도부하 (cosθ = 0.4, L/R = 7ms) | |
| 출력접점 신호용 Ry | 접점 개폐용량 개폐용량 최대치 | AC 230V 12A/DC 25V 12A, 저항부하 cosθ = 1 2760VA, 300W, 저항부하 cosθ = 1 |
접점 개폐용량 개폐용량 최대치 | AC 230V 6A/DC 25V 6A, 유도부하 (cosθ = 0.4, L/R = 7ms) 1880VA, 150W, 유도부하 (cosθ = 0.4, L/R = 7ms) | |
| 사용 온도범위 보관 온도범위 사용 습도범위 | -10℃ ~ 55℃ -25℃ ~ 70℃ 80% 이하 | |
