계전기기 GIMAC-V
Digital Integrated Protection & Monitoring Equipment
GIMAC-V
제조사. LS산전
공급사. 2SK 직영대리점
제품군. 계전기기, GIMAC-V
비고. 재고 미보유품. (납기 약 2~3주 소요)
평균납기일. 14~20일
Download. 계전기기(GIMAC/GIPAM) CATALOG
기술 및 견적 문의. 1833-7728
팩스/메일. 031-479-3585 / 2sk@2sk.co.kr
편하게 문의 및 견적하세요
기술 및 견적 문의. 1833-7728
팩스/메일. 031-479-3585 / 2sk@2sk.co.kr
편하게 문의 및 견적하세요
BUY NOW!
디지털 집중표시 제어장치 / 전력품질분석장치 / 자동역률제어장치, GIMACV, GIMAC-5, GIMAC5, GIMAC-V,NO,RS,M,5A GIMAC-V,NO,ET,M,5A GIMAC-V,NO,RM,M,5A, GIMAC-V,AP,RS,M,5A GIMAC-V,AP,ET,M,5A GIMAC-V,AP,RM,M,5A
GIMAC-V디지털 집중표시 제어장치 / 전력품질분석장치 / 자동역률제어장치, GIMACV, GIMAC-5, GIMAC5, GIMAC-V,NO,RS,M,5A GIMAC-V,NO,ET,M,5A GIMAC-V,NO,RM,M,5A, GIMAC-V,AP,RS,M,5A GIMAC-V,AP,ET,M,5A GIMAC-V,AP,RM,M,5A
GIMAC-V 기종일람표
GIMAC-V PRICE INFORMATION
GIMAC-V PRICE
Product | 형식 | Price |
GIMAC-V,NO,RS,M,5A GIMAC-V,NO,ET,M,5A GIMAC-V,NO,RM,M,5A | RS485 2Port / Modbus Ethernet 1Port RS485 2Port / Ethernet 1Port | 2,125,000 2,125,000 2,125,000 |
GIMAC-V,AP,RS,M,5A GIMAC-V,AP,ET,M,5A GIMAC-V,AP,RM,M,5A | APFC / RS485 2Port / Modbus APFC / Ethernet 1Port APFC / RS485 2Port + Ethernet 1Pory | 2,375,000 2,375,000 2,375,000 |
- 복잡한 주문체계를 가지고 있는 제품이라 꼭 카다로그를 참조하시여 발주 바랍니다.
- 위에 제품외에도 GIMAC-V 시리즈의 제품이 많음으로 담당사원과 연락하시어 제품선정 바랍니다.

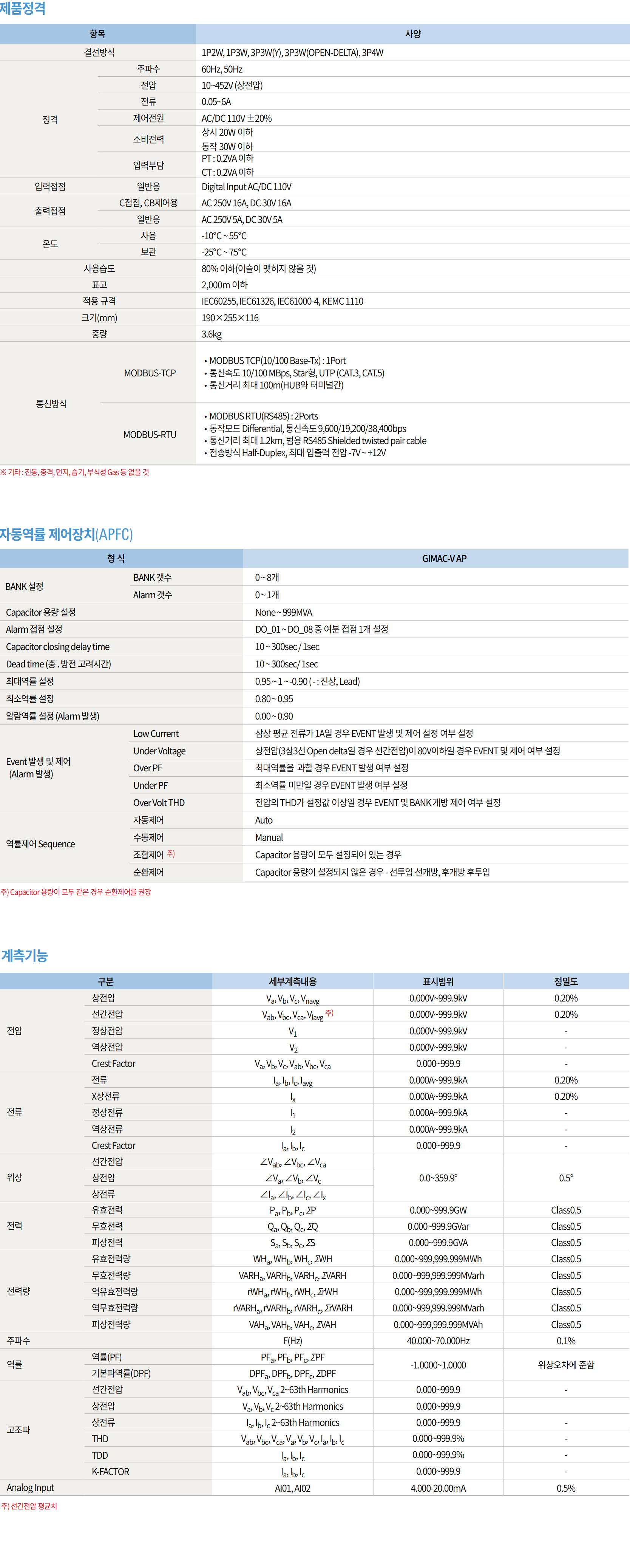

GIMAC-V CATALOG
CATEGORY
CATALOG
![]() | ||

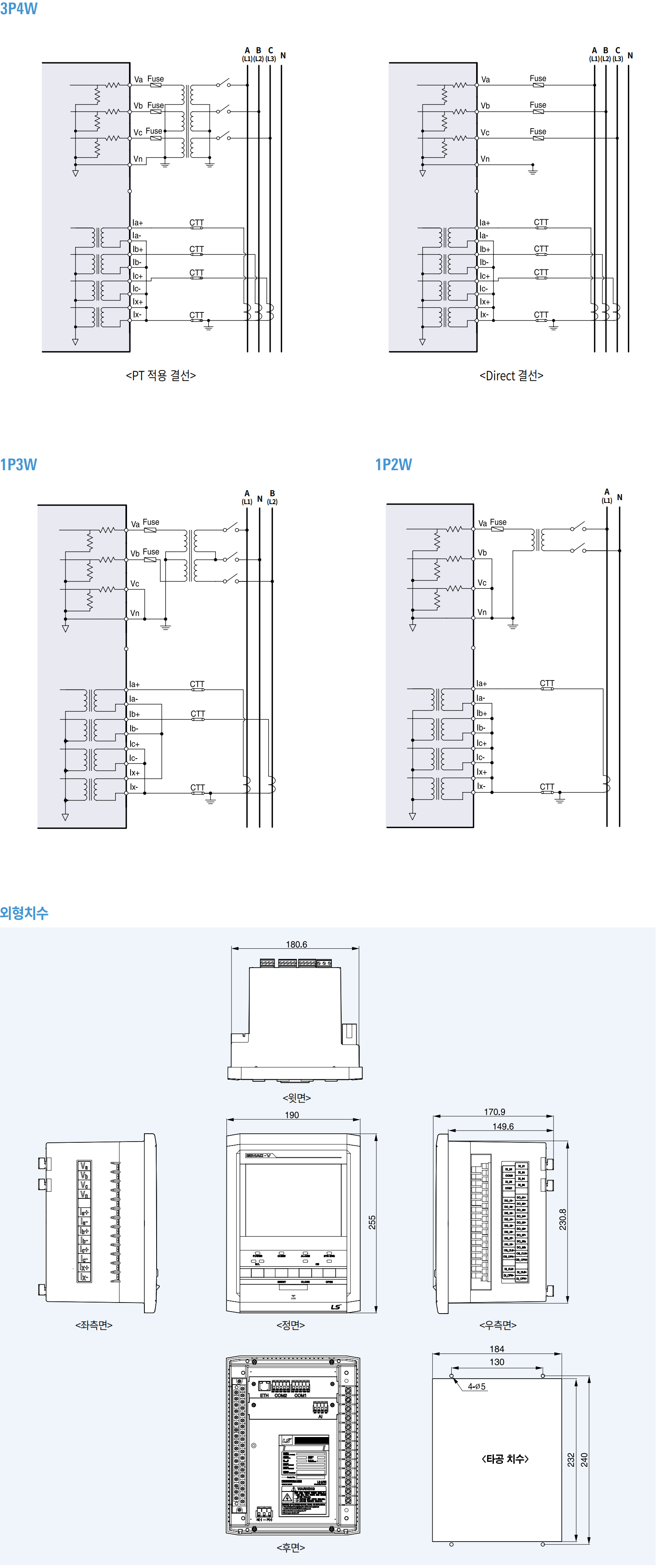

결선방식 | 3P4W, 3P3W(Y), 3P3W(OPEN-DELTA), 1P3W, 1P2W | |
계측전압 범위 | 10 ~ 452V(Va, Vb, Vc - Vn 양단전압) | |
계측전류 범위 | 0.05 ~ 6A | |
PT, CT 입력부담 | 각각 0.2VA 이하 | |
정격 제어전원 | AC/DC 110V ±20% | |
Digital Input 전원 | DI 6 Point (AC/DC 110V) | |
소비전력 | 상시 20W 이하, 동작시 : 30W 이하 | |
DO 출력 정격 | DO 1 ~ 7 Relay | AC 250V 5A, DC 30V 5A |
DO 8 Relay (C접점) | AC 250V 12A DC 24V 12A | |
CB_On, CB_Off Relay | AC 230V 16A, DC 30V 16A | |
사용 온도범위 보관 온도범위 사용 습도범위 | -10℃ ~ 55℃ -25℃ ~ 70℃ 일편균 30% ~ 80% |
GIMAC-V AP (APFC) 자동역률제어장치
BANK 설정 | BANK 갯수 | 0~8개 |
Alarm 갯수 | 0~1개 | |
Capacitor 용량 설정 Alarm 접점 설정 Capacitor closing delay time Dead time (충 .방전 고려시간) | None~999MVA DO_01~DO_08 중 여분 접점 1개 설정 10 ~300sec / 1sec 10 ~300sec / 1sec | |
최대역률 설정 최소역률 설정 | 0.95 ~ 1~-0.90 (- : 진상, Lead) 0.80~0.95 | |
알람역률 설정 (Alarm 발생) | 0.00~0.90 | |
Event발생 및 제어(Alarm 발생) | Low Current Under Voltage Over PF Under PF Over Volt THD | 삼상 평균 전류가 1A일 경우 EVENT 발생 및 제어 설정 여부 설정 상전압이 80V이하일 경우 EVENT 및 제어 여부 설정 최대역률을 과할 경우 EVENT 발생 여부 설정 최소역률 미만일 경우 EVENT 발생 여부 설정 전압의 THD가 설정값 이상일 경우 EVENT 및 BANK 개방 제어 여부 설정 |
역률제어 Sequence | 자동제어 수동제어 조합제어 순환제어 | Auto Manual Capacitor 용량이 모두 설정되어 있는 경우 Capacitor 용량이 설정되지 않은 경우 - 선투입 선개방, 후개방 선투입 |
