LS 24kV VCB  Vacuum Circuit Breaker

제조사. LS ELECTRIC

제품군. 진공차단기, Susol VCB

비고. 24V LS VCB

평균납기일. 14~25일 (납기 확인 후 발주 바랍니다)

Download ▼

BUY NOW!

진공차단기 크래들 타입별 구분을 알아볼께요


진공차단기는 본체와 크래들로 구성됩니다. 단, 일체형은 본체하나로 구성됩니다.

전기적 스펙 (차단전류, 전압 등) 에 관련된 부분은 본체에서 결정되며

설치형태 및 안전부분은 크래들에서 결정됩니다.

크래들의 형태별 차이를 Type 혹은 Class로 표현하니 참고하시기 바랍니다.

(보통 E Type, F Type으로 사용합니다)

형태별 크래들

E Type

기본적은 구조로만 이루어진 경제형 크래들

Shutter 및 Bushing없음

MESG용

소용량/중용량 VCB적용


F Type

E형 크래들에 절연셔터가 추가된 크레들

Shutter 부착, Bushing은 없음

MESG용

소용량/중용량 VCB적용

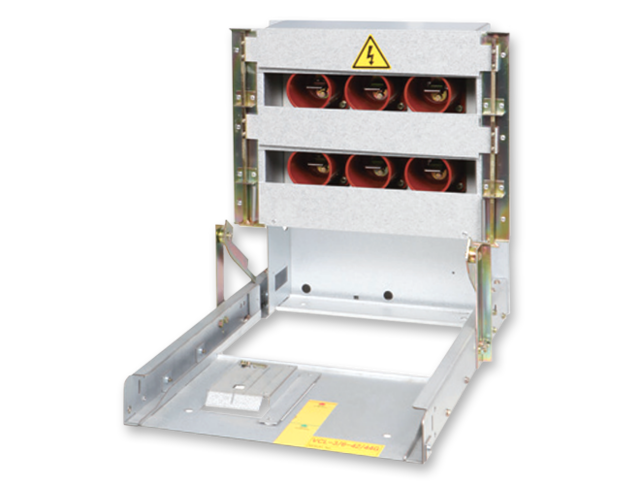

G Type

E형 크래들에 절연셔터와

부싱 추가된 고급형 크레들

Shutter 부착, Bushing 부착

MESG용

소용량/중용량 VCB적용

H Type

Metal로 격리, 사고파급 방지 및 안정성 확보

인입출 Truck으로 인한 조작 편리성 향상

스위치기어 제작 편리성

CB+PT 일체형 Compartment를 이용

중용량/대용량 VCB적용

RETROFIT VCB




RETROFIT VCB

*리트로핏이란?

설치한지 오래된 구형제품을 신형제품으로 교체시 별도의 부스바작업없이 VCB를 설치할 수 있도록 제조사에서 커스터마이징된 제품입니다.

단, 단가가 높아 정전을 꼭 최소한으로 해야할 현장에 적합합니다.


문의. 010-7771-5409


*리트로핏이란 : 노후 된 VCB를 부스바와 제어회로 변경 없이 교체 가능하게 한 VCB

LS Susol 24kV VCB LINE UP

LS Susol 24kV INFORMATION

24kV 12.5kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-20P13F06

VL-20E13F06

VL-20F13F06

VL-20G13F06

고정형
E급인출형
F급인출형
G급인출형

24kV

12.5kA

630A

LVB-20P-13D/06

LVB-20E-13D/06

LVB-20F-13D/06

LVB-20G-13D/06

BUY NOW

6,840,000

7,640,000

8,070,000

10,460,000

6,840,000

6,670,000

6,670,000

7,690,000

-

970,000

1,400,000

2,770,000


VL-20P13F13

VL-20E13F13

VL-20F13F13

VL-20G13F13

고정형
E급인출형
F급인출형
G급인출형

24kV

12.5kA

1250A

LVB-20P-13D/13

LVB-20E-13D/13

LVB-20F-13D/13

LVB-20G-13D/13

BUY NOW

9,230,000

10,060,000

10,490,000

12,630,000

9,230,000

9,070,000

9,070,000

9,830,000

-

990,000

1,420,000

2,800,000


* 부가세 별도 금액입니다.

24kV 16kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-20P16F06

VL-20E16F06

VL-20F16F06

VL-20G16F06

고정형
E급인출형
F급인출형
G급인출형

24kV

16kA

630A

LVB-20P-16D/06

LVB-20E-16D/06

LVB-20F-16D/06

LVB-20G-16D/06

BUY NOW

8,080,000

8,900,000

9,330,000

11,450,000

8,080,000

7,910,000

7,910,000

8,660,000

-

990,000

1,420,000

2,790,000


VL-20P16F13

VL-20E16F13

VL-20F16F13

VL-20G16F13

고정형
E급인출형
F급인출형
G급인출형

24kV

16kA

1250A

LVB-20P-16D/13

LVB-20E-16D/13

LVB-20F-16D/13

LVB-20G-16D/13

BUY NOW

9,280,000

10,090,000

10,520,000

13,050,000

9,280,000

9,100,000

9,100,000

10,250,000

-

990,000

1,420,000

2,800,000


* 부가세 별도 금액입니다.
