LS 7.2kV VCB  Vacuum Circuit Breaker

제조사. LS ELECTRIC

제품군. 진공차단기, Susol VCB

비고. 7.2kV LS VCB

평균납기일. 14~25일 (납기 확인 후 발주 바랍니다)

Download ▼

BUY NOW!

진공차단기 크래들 타입별 구분을 알아볼께요


진공차단기는 본체와 크래들로 구성됩니다. 단, 일체형은 본체하나로 구성됩니다.

전기적 스펙 (차단전류, 전압 등) 에 관련된 부분은 본체에서 결정되며

설치형태 및 안전부분은 크래들에서 결정됩니다.

크래들의 형태별 차이를 Type 혹은 Class로 표현하니 참고하시기 바랍니다.

(보통 E Type, F Type으로 사용합니다)

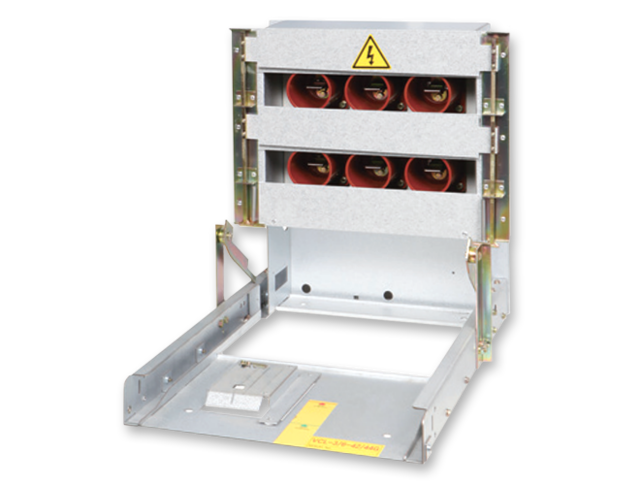

형태별 크래들

E Type

기본적은 구조로만 이루어진 경제형 크래들

Shutter 및 Bushing없음

MESG용

소용량/중용량 VCB적용


F Type

E형 크래들에 절연셔터가 추가된 크레들

Shutter 부착, Bushing은 없음

MESG용

소용량/중용량 VCB적용


G Type

E형 크래들에 절연셔터와

부싱 추가된 고급형 크레들

Shutter 부착, Bushing 부착

MESG용

소용량/중용량 VCB적용

H Type

Metal로 격리, 사고파급 방지 및 안정성 확보

인입출 Truck으로 인한 조작 편리성 향상

스위치기어 제작 편리성

CB+PT 일체형 Compartment를 이용

중용량/대용량 VCB적용

RETROFIT VCB




RETROFIT VCB

*리트로핏이란?

설치한지 오래된 구형제품을 신형제품으로 교체시 별도의 부스바작업없이 VCB를 설치할 수 있도록 제조사에서 커스터마이징된 제품입니다.

단, 단가가 높아 정전을 꼭 최소한으로 해야할 현장에 적합합니다.


문의. 010-7771-5409


*리트로핏이란 : 노후 된 VCB를 부스바와 제어회로 변경 없이 교체 가능하게 한 VCB

LS Susol 7.2kV VCB LINE UP

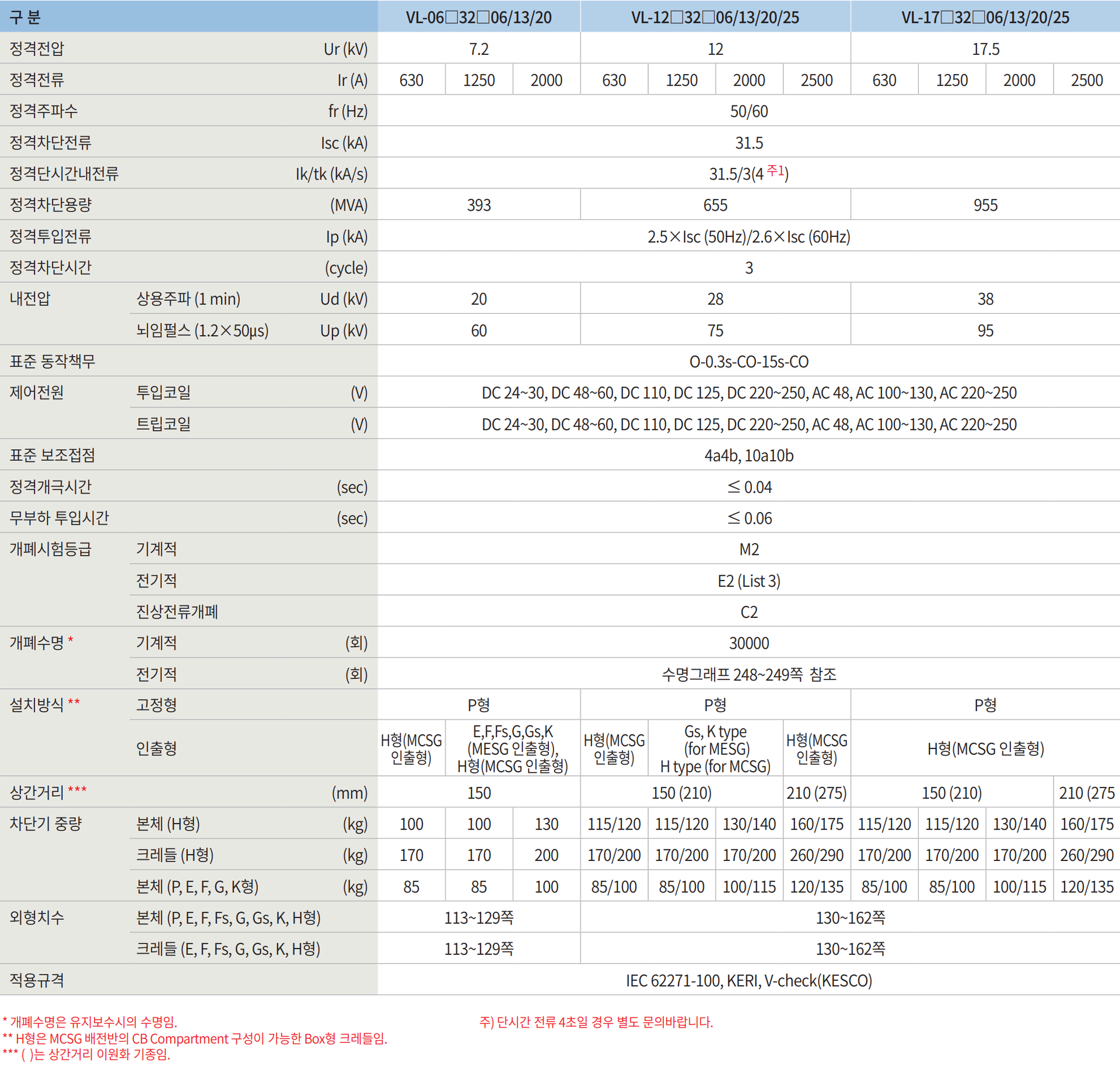

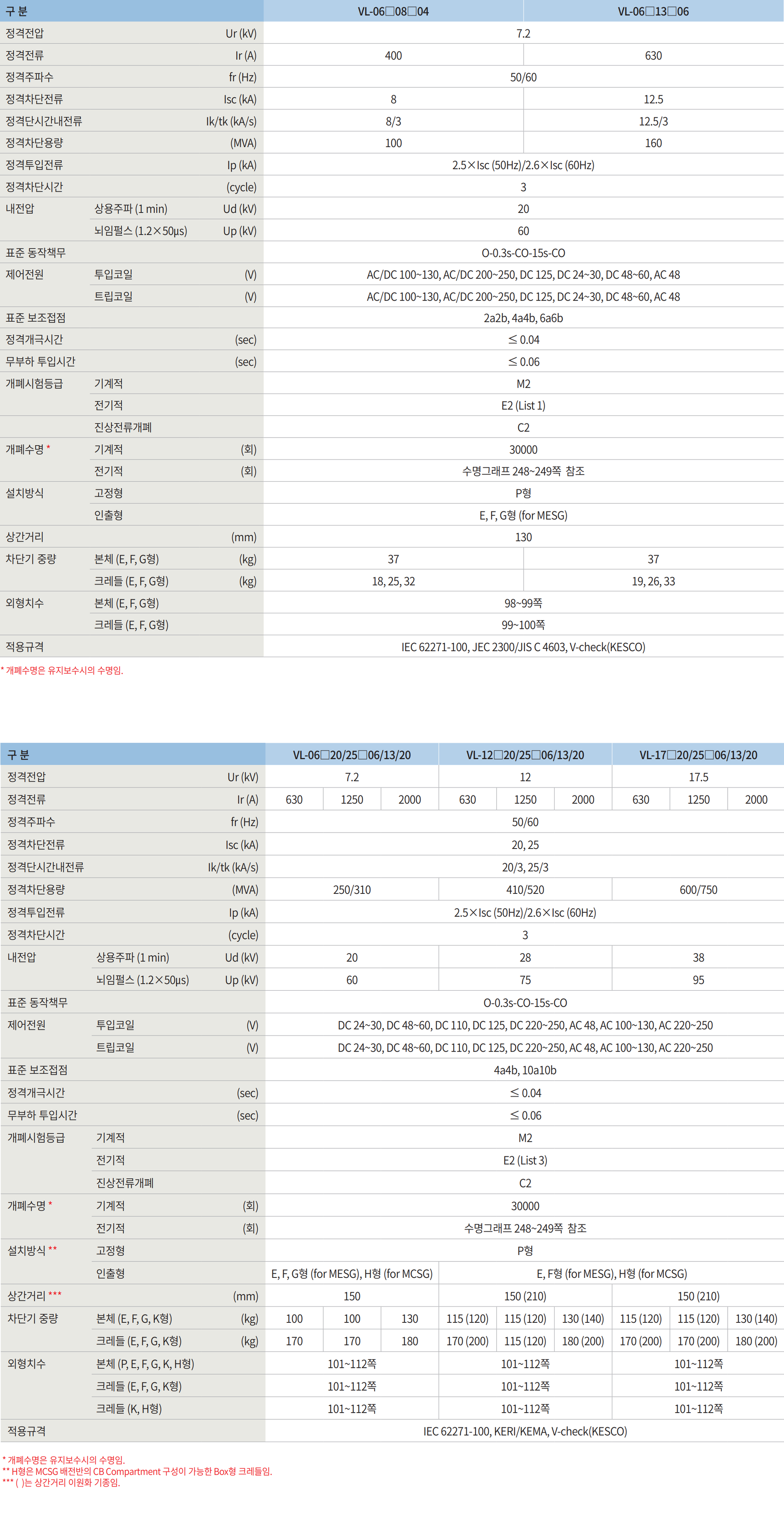

LS Susol 7.2kV INFORMATION

7.2kV 8kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-06P08A04

VL-06E08A04

VL-06F08A04

VL-06G08A04

고정형
E급인출형
F급인출형
G급인출형

7.2kV

8kA

400A

LVB-06P-08D/04

LVB-06E-08D/04

LVB-06F-08D/04

LVB-06G-08D/04

BUY NOW

1,900,000

2,170,000

2,300,000

2,800,000

1,900,000

1,730,000

1,730,000

1,730,000

-

440,000

570,000

1,070,000


* 부가세 별도 금액입니다.

7.2kV 12.5kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-06P13A06

VL-06E13A06

VL-06F13A06

VL-06G13A06

고정형
E급인출형
F급인출형
G급인출형

7.2kV

12.5kA

630A

LVB-06P-13D/06

LVB-06E-13D/06

LVB-06F-13D/06

LVB-06G-13D/06

BUY NOW

2,380,000

2,660,000

2,950,000

3,500,000

2,380,000

2,200,000

2,220,000

2,220,000

-

460,000

730,000

1,280,000


* 부가세 별도 금액입니다.

7.2kV 20kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-06P20A06

VL-06E20A06

VL-06F20A06

VL-06G20A06

고정형
E급인출형
F급인출형
G급인출형

7.2kV

20kA

630A

LVB-06P-20D/06

LVB-06E-20D/06

LVB-06F-20D/06

LVB-06G-20D/06

BUY NOW

3,500,000

3,940,000

4,250,000

5,400,000

3,500,000

3,300,000

3,300,000

3,300,000

-

640,000

950,000

2,100,000


VL-06P20A13

VL-06E20A13

VL-06F20A13

VL-06G20A13

고정형
E급인출형
F급인출형
G급인출형

7.2kV

20kA

1250A

LVB-06P-20D/13

LVB-06E-20D/13

LVB-06F-20D/13

LVB-06G-20D/13

BUY NOW

4,850,000

5,400,000

5,780,000

7,090,000

4,850,000

4,660,000

4,660,000

4,660,000

-

740,000

1,120,000

2,430,000


VL-06P20A20

VL-06E20A20

VL-06F20A20

VL-06G20A20

고정형
E급인출형
F급인출형
G급인출형

7.2kV

20kA

2000A

LVB-06P-20D/20

LVB-06E-20D/20

LVB-06F-20D/20

LVB-06G-20D/20

BUY NOW

5,930,000

6,890,000

7,630,000

8,390,000

5,930,000

5,930,000

5,930,000

5,930,000

-

960,000

1,700,000

2,460,000


* 부가세 별도 금액입니다.

7.2kV 25kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-06P25A06

VL-06E25A06

VL-06F25A06

VL-06G25A06

고정형
E급인출형
F급인출형
G급인출형

7.2kV

25kA

630A

LVB-06P-25D/06

LVB-06E-25D/06

LVB-06F-25D/06

LVB-06G-25D/06

BUY NOW

4,190,000

4,640,000

4,940,000

6,110,000

4,190,000

4,000,000

4,000,000

4,000,000

-

640,000

940,000

2,110,000


VL-06P25A13

VL-06E25A13

VL-06F25A13

VL-06G25A13

고정형
E급인출형
F급인출형
G급인출형

7.2kV

25kA

1250A

LVB-06P-25D/13

LVB-06E-25D/13

LVB-06F-25D/13

LVB-06G-25D/13

BUY NOW

5,290,000

5,840,000

6,220,000

7,530,000

5,290,000

5,100,000

5,100,000

5,100,000

-

740,000

1,120,000

2,430,000


VL-06P25A20

VL-06E25A20

VL-06F25A20

VL-06G25A20

고정형
E급인출형
F급인출형
G급인출형

7.2kV

25kA

2000A

LVB-06P-25D/20

LVB-06E-25D/20

LVB-06F-25D/20

LVB-06G-25D/20

BUY NOW

7,410,000

8,370,000

9,110,000

9,870,000

7,410,000

7,410,000

7,410,000

7,410,000

-

960,000

1,700,000

2,460,000


* 부가세 별도 금액입니다.

7.2kV 31.5kA


금액조정 및 견적문의  010-7771-5409 / 2sk@2sk.co.kr

VCB

Type

kV

차단전류

Ampere

구형모델명

Buy Now

Set Price

(VCB+Cradle)

VCB

Cradle

VL-06P32A06

VL-06E32A06

VL-06F32A06

VL-06G32A06

고정형
E급인출형
F급인출형
G급인출형

7.2kV

31.5kA

630A

LVB-06P-32D/06

LVB-06E-32D/06

LVB-06F-32D/06

LVB-06G-32D/06

-

6,060,000

7,470,000

7,760,000

8,870,000

6,060,000

6,640,000

6,640,000

6,640,000

-

830,000

1,120,000

2,230,000


VL-06P32A13

VL-06E32A13

VL-06F32A13

VL-06G32A13

고정형
E급인출형
F급인출형
G급인출형

7.2kV

31.5kA

1250A

LVB-06P-32D/13

LVB-06E-32D/13

LVB-06F-32D/13

LVB-06G-32D/13

-

7,600,000

8,400,000

8,700,000

9,810,000

7,600,000

7,600,000

7,600,000

7,600,000

-

800,000

1,100,000

2,210,000


VL-06P32A20

VL-06E32A20

VL-06F32A20

VL-06G32A20

고정형
E급인출형
F급인출형
G급인출형

7.2kV

31.5kA

2000A

LVB-06P-32D/20

LVB-06E-32D/20

LVB-06F-32D/20

LVB-06G-32D/20

-

8,090,000

9,100,000

9,320,000

10,720,000

8,090,000

8,090,000

8,090,000

8,090,000

-

1,010,000

1,230,000

2,630,000


VL-06P32A32

VL-06E32A32

VL-06F32A32

VL-06G32A32

고정형
E급인출형
F급인출형
G급인출형

7.2kV

31.5kA

3150A

LVB-06P-32D/32

LVB-06E-32D/32

LVB-06F-32D/32

LVB-06G-32D/32

-

8,540,000

11,790,000

12,100,000

12,100,000

8,540,000

8,540,000

8,540,000

8,540,000

-

3,250,000

3,560,000

3,560,000


* 부가세 별도 금액입니다.
