진공차단기

Vacuum Circuit Breaker, VCB

LS VCB

SUSOL

VACUUM CIRCUIT BREAKER

제조사. LS산전

공급사. 2SK 직영대리점

제품군. 진공차단기

비고. Susol VCB

평균납기일. 약 2주

Download.

- 카다로그, Susol VCB.pdf

- Retrofit VCB.pdf

- 소용량 VCB사용설명서.pdf

- 중용량 VCB사용설명서.pdf

VCB LINE-UP

소용량 VCB, VL

7.2kV, 8~12.5kA

중용량 VCB, VL

7.2kV, 20~31.5kA

24kV, 12.5~25kA

대용량 VCB, VH

24kV, 25~50kA

25kV, 25~50kA

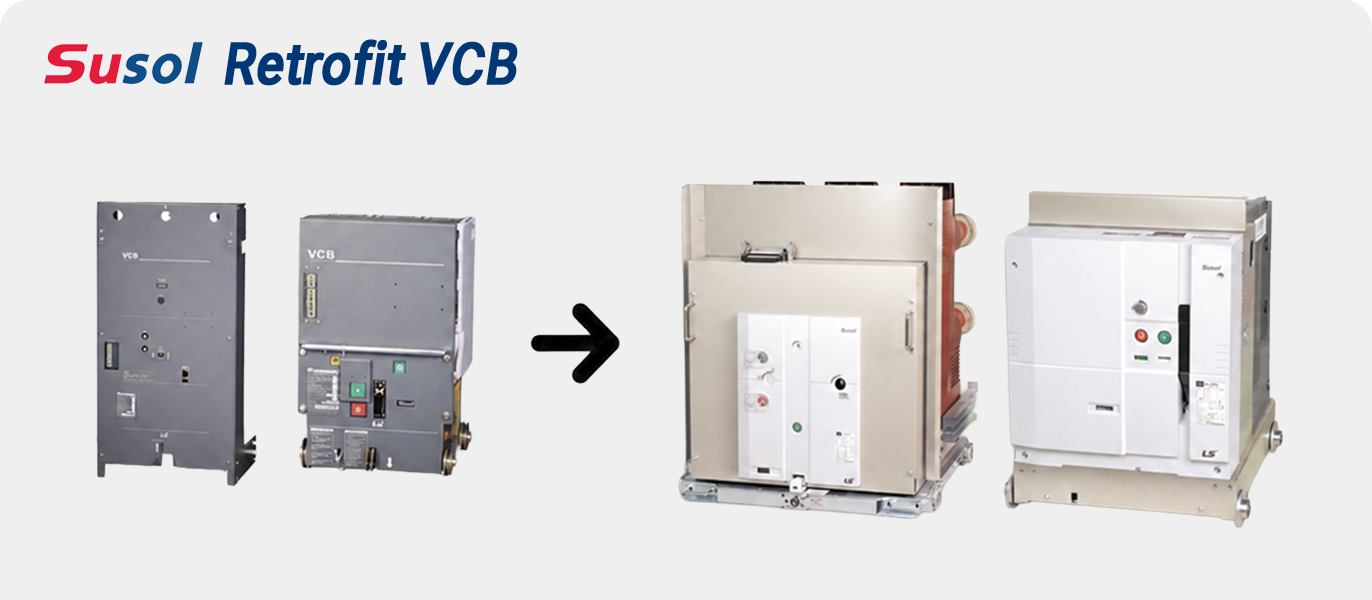

RETROFIT VCB




RETROFIT VCB

*리트로핏이란?

설치한지 오래된 구형제품을 신형제품으로 교체시 별도의 부스바작업없이 VCB를 설치할 수 있도록 커스터마이징된 제품입니다.

문의. 010-7771-5409


*리트로핏이란 : 노후 된 VCB를 부스바와 제어회로 변경 없이 교체 가능하게 한 VCB

NAMING

7.2kV VCB & CRADLE


- LS산전의 VCB SOLUTION은 많은 제품군이 존재합니다.

  비전문가는 아래 3가지 제품을 중심으로 살펴보세요. 주로 적용되는 제품입니다.

  > VL-06P08A04 M1C1T1SA2U0 - 고정형, 8kA, 400A

  > VL-06E08A04 M1C1T1SA2U0 - E급인출형, 8kA, 400A

  > VL-06F08A04 M1C1T1SA2U0 - F급인출형, 8kA, 400A

VCB

CRADLE

24kV VCB & CRADLE


- LS산전의 VCB SOLUTION은 많은 제품군이 존재합니다.

  비전문가는 아래 3가지 제품을 중심으로 살펴보세요. 주로 적용되는 제품입니다.

  > VL-20P13F06 M1C1T1SA2U0 - 고정형, 24kV, 12.5kA, 630A

  > VL-20E13F06 M1C1T1SA2U0 - E급인출형, 24kV, 12.5kA, 630A

  > VL-20F13F06 M1C1T1SA2U0 - F급인출형, 24kV, 12.5kA, 630A

VCB

CRADLE

ACB INFORMATION

여기서부터 가로로 보세요

VCB


Vaccum Circuit Breaker

7.2kV VCB Characteristics

제품구분
VL-06
VL-060804
VL-06□1306
정격차단전류 (kA)
8kA
12.5kA
정격전류(A)
400A
630A
적용크래들
VCL-06□08□04
VCL-06□13□06
정격사용전압 (Ue)
주파수 (Hz)

7.2kV

50/60Hz
VCB Name
CRADLE Name
Pole
차단전류
정격전류
 VCB
Cradle
VL-06P08A04
VL-06E08A04
VL-06F08A04
VL-06G08A04
-
VCL-06E08A04
VCL-06F08A04
VCL-06G08A04
고정형
E급인출형
F급인출형
G급인출형
8kA
400A
1,612,200
1,456,600
1,456,600
1,456,600
-
349,400
443,200
813,800
VL-06P13A06
VL-06E13A06
VL-06F13A06
VL-06G13A06
-
VCL-06E13A06
VCL-06F13A06
VCL-06G13A06
고정형
E급인출형
F급인출형
G급인출형
12.5kA
630A
 2,004,200
1,857,000
1,857,000
1,857,000
-
361,300
575,100
1,027,700

* 부가세 별도금액이며 인출형은 VCB+CRADLE 금액으로 측정하셔야 합니다.

24kV VCB Characteristics

제품구분
VL-20
VL-20,251306/13
VL-20,251606/13
VL-20,252506/13/20/25
정격차단전류
12.5kA
16kA
25kA
정격전류(A)
630, 1250A
630, 1250A
630, 1250, 2000, 2500A
적용크래들
VCL-20,251306/13
VCL-20,251606/13
VCL-20,252506/13/20/25
정격사용전압
주파수

24kV

50/60Hz
VCB Name
CRADLE Name
Pole
차단전류
정격전류
 VCB
Cradle
VL-20P13F06
VL-20E13F06
VL-20F13F06
VL-20G13F06
-
VCL-20,25E13F06
VCL-20,25F13F06
VCL-20,25G13F06
고정형
E급인출형
F급인출형
G급인출형
12.5kA
630A
5,841,500
5,693,000
5,693,000
6,557,800
-
506,200
728,400
1,436,400
VL-20P13F13
VL-20E13F13
VL-20F13F13
VL-20G13F13
-
VCL-20,25E13F13
VCL-20,25F13F13
VCL-20,25G13F13
고정형
E급인출형
F급인출형
G급인출형
12.5kA
1250A
 7,845,700
7,697,200
7,697,200
8,659,500
-
506,200
728,400
1,436,400
VL-20P16F06
VL-20E16F06
VL-20F16F06
VL-20G16F06
-
VCL-20,25E13F06
VCL-20,25F13F06
VCL-20,25G13F06
고정형
E급인출형
F급인출형
G급인출형
16kA
630A
6,834,700
6,696,800
6,696,800
7,320,500
-
506,200
728,400
1,436,400
VL-20P16F13
VL-20E16F13
VL-20F16F13
VL-20G16F13
-
VCL-20,25E13F13
VCL-20,25F13F13
VCL-20,25G13F13
고정형
E급인출형
F급인출형
G급인출형
16kA
1250A
 7,806,400
7,669,800
7,669,800
8,307,800
-
506,200
728,400
1,436,400

* 부가세 별도금액이며 인출형은 VCB+CRADLE 금액으로 측정하셔야 합니다.

VL-06P08A04 M1C1T1SA2U0  VL-06E08A04 M1C1T1SA2U0  VL-06F08A04 M1C1T1SA2U0

VL-20P13F06 M1C1T1SA2U0  VL-20E13F06 M1C1T1SA2U0  VL-20F13F06 M1C1T1SA2U0
