VITZRO 24kV VCB  Vacuum Circuit breaker

제조사. VITZRO EM

제품군. 진공차단기, VCB

비고. 24kV VITZRO VCB

평균납기일. 10~30일 (납기 확인 후 발주 바랍니다)

Download ▼

BUY NOW!

진공차단기 크래들 타입별 구분을 알아볼께요


진공차단기는 본체와 크래들로 구성됩니다. 단, 일체형은 본체하나로 구성됩니다.

전기적 스펙 (차단전류, 전압 등) 에 관련된 부분은 본체에서 결정되며

설치형태 및 안전부분은 크래들에서 결정됩니다.

크래들의 형태별 차이를 Type 혹은 Class로 표현하니 참고하시기 바랍니다.

(보통 E Type, F Type으로 사용합니다)

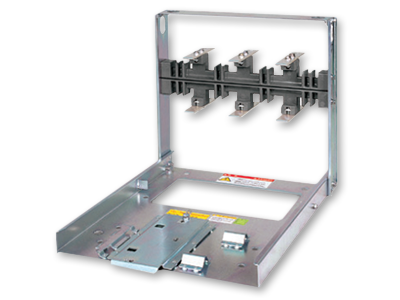

형태별 크래들

E Type

기본적은 구조로만 이루어진 경제형 크래들

Shutter 및 Bushing없음

MESG용

소용량/중용량 VCB적용


F Type

E형 크래들에 절연셔터가 추가된 크레들

Shutter 부착, Bushing은 없음

MESG용

소용량/중용량 VCB적용


G Type

E형 크래들에 절연셔터와

부싱 추가된 고급형 크레들

Shutter 부착, Bushing 부착

MESG용

소용량/중용량 VCB적용

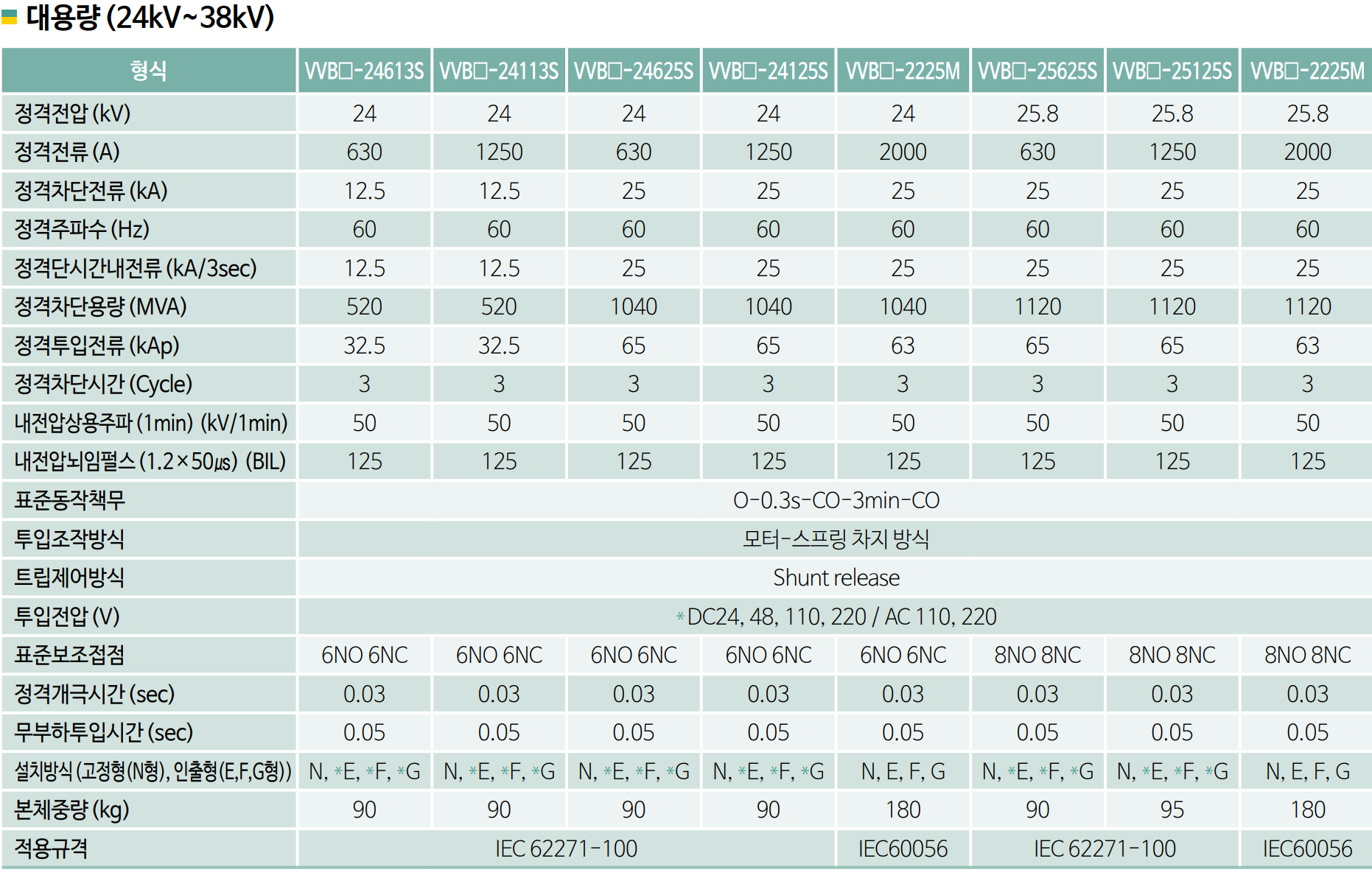

VIZRTO VIDER 24kV VCB LINE UP
