LS Metasol MCCB 기종일람표
* 클릭하면 크게 보입니다.
LS Metasol MCCB SHOP
ABN PRICE INFORMATION
ABN
Model | Pole (P) | Ampere (AT) | Frame (AF) | 460V (KA) | 판매가 |
ABN52c ABN53c ABN54c | 2P 3P 4P | 15, 20, 30, 40, 50A | 50AF | 14kA | 21,200 29,100 34,400 |
ABN62c ABN63c ABN64c | 2P 3P 4P | 60A | 60AF | 14kA | 22,700 30,100 35,700 |
ABN102c ABN103c ABN104c | 2P 3P 4P | 30*, 40*, 50, 60, 75A 100A | 100AF | 18kA | 24,700 35,500 44,400 |
ABN202c ABN203c ABN204c | 2P 3P 4P | 100*, 125, 150, 175A 200, 225, 250A | 250AF | 26kA | 98,500 116,200 134,800 |
ABN402c * ABN403c ABN404c | 2P 3P 4P | 250, 300, 350, 400A | 400AF | 37kA | 169,700 198,600 238,200 |
ABN602c * ABN603c ABN604c | 2P 3P 4P | 500, 630A | 630AF | 37kA | 363,500 443,600 516,900 |
ABN802c * ABN803c ABN804c | 2P 3P 4P | 700, 800A | 800AF | 37kA | 457,900 558,600 652,800 |
* 부가세 별도 금액입니다.
* 본체 세부내역은 아래에 있습니다. 바로가기 >
METASOL MCCB / ELCB 보조/경보접점류
보조접점 / 경보접점 | Note | 판매가 |
AX(R) 30~250AF AX(T) 30~250AF AX 400~800AF AX 1000~1200AF | 보조접점 | 6,600 6,600 8,100 11,700 |
AL(R) 30~250AF AL(T) 30~250AF AL 400~800AF AL 1000~1200AF | 경보접점 | 6,600 6,600 8,100 11,700 |
AX+AL(R) 30~250AF AX+AL(T) 30~250AF AX+AL 400~800AF AX+AL 1000~1200AF | 보조+경보접점 | 13,100 13,100 16,100 23,300 |
* 부가세 별도 금액입니다.
* (R)은 차단기 왼쪽에 붙는 접점입니다. (L)은 차단기 오른쪽에 붙는 제품입니다.
> 보통 AX는 (R), AL은 (T)로 부착합니다.
* 트립코일(SHT)은 오른쪽(T)만 부착가능함으로 SHT부착예정이면 꼭 (R)제품을 사용하셔야 합니다.
* ABN52 / ABN102는 (T)접점만 부착 가능합니다.
* 더블접점 (AX+AL)은 주문사양입니다. 납기 확인 후 발주바랍니다.
* 400~800AF은 좌우 아무곳이나 부착가능합니다.
* 보조접점 / 경보접점의 차이
> 전기의 ON/OFF상황을 보는것 : 보조접점(AX), 사고여부(트립)상황을 보는것 : 경보접점(AL)
METASOL MCCB / ELCB 트립코일, SHT
트립코일 | Note | 판매가 |
SHT, LWT 30~250AF SHT, TBT 30~250AF | 트립코일 전선타입 트립코일 단자대타입 | 12,300 15,200 |
SHT, LWT 400~800AF | 트립코일 전선타입 | 21,800 |
SHT, LWT 1000~1200AF | 트립코일 전선타입 | 50,700 |
* 부가세 별도 금액입니다.
* 30~250AF는 전압이 24VAC/DC, 110VAC/DC, 220VAC/DC, 380~440VAC 총 4가지 전압이 있습니다.
> 110VAC/DC, 380~440VAC는 주문사양이오니, 납기 확인 후 발주바랍니다.
* LWT : 설치 후 외관상으로 전선 2가닥만 나옵니다.
* TBT : 설치 후 외관상으로 차단기옆에 단자대가 붙습니다.
METASOL MCCB / ELCB 보호커버, Safety Cover
보호커버 | Note | Pole | 판매가 |
TCS-12 TCS-13 TCS-14 | 50AF, 100AF | 2P 3P 4P | 800 800 1,400 |
TCS-33 TCS-34 | 250AF | 2, 3P 4P | 1,300 1,600 |
T1-43A T1-44A | 400AF | 2, 3P 4P | 25,200 25,200 |
T1-63A T1-64A | 630, 800AF | 2, 3P 4P | 25,200 25,200 |
* 부가세 별도 금액입니다.
* TCS : 숏타입커버, TCL : 롱타입커버입니다. TCL타입은 별도 문의 바랍니다. (재고 미보유)
* T1 (400~800AF)는 투명아크릴 커버입니다.
METASOL MCCB / ELCB 핸들, Handle
핸들 | Note | Note2 | 판매가 |
DH100□ DHK100□ EH100□ N-30c□ | 50AF, 100AF | 기본형 Key-Lock 형 확장핸들형 표면형 | 12,300 29,100 36,600 13,000 |
DH250□ DHK250□ EH250□ N-50c□ | 250AF | 기본형 Key-Lock 형 확장핸들형 표면형 | 14,500 34,500 36,600 13,000 |
E-70U N-70c | 400AF | 확장핸들형 표면형 | 43,200 44,500 |
E-80U N-80c | 630, 800AF | 확장핸들형 표면형 | 48,100 44,500 |
* 부가세 별도 금액입니다.
* 형명 제일뒤에 S/L/R이 붙는데 이는 차단기가 옆으로 부착되도 핸들은 바로 보일수 있게 해줍니다.
> EX) DH-100S / EH-100L
> 기본형은 S형입니다.
* 핸들은 대부분 주문형이오니 납기 확인하시고 주문주시기 바랍니다.
METASOL MCCB / ELCB 부스바, BUSBAR
보조접점 / 경보접점 | Note | 판매가 |
BUSBAR 602c BUSBAR 603c BUSBAR 604c | 600AF 2P 600AF 3P600AF 4P | 25,900 41,000 54,300 |
BUSBAR 802c BUSBAR 803c BUSBAR 804c | 800AF 2P 800AF 3P800AF 4P | 31,400 49,900 61,400 |
* 부가세 별도 금액입니다.

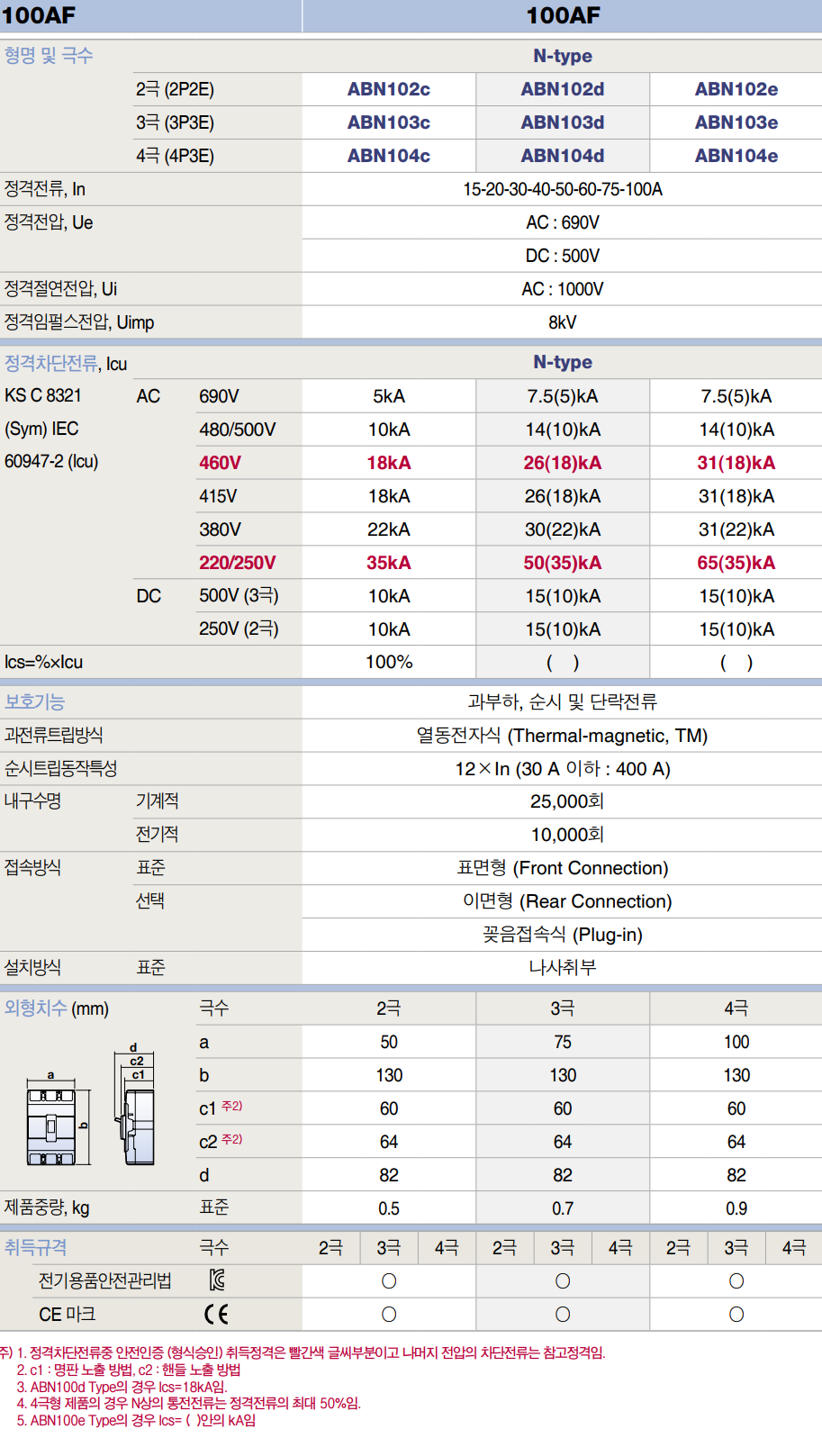

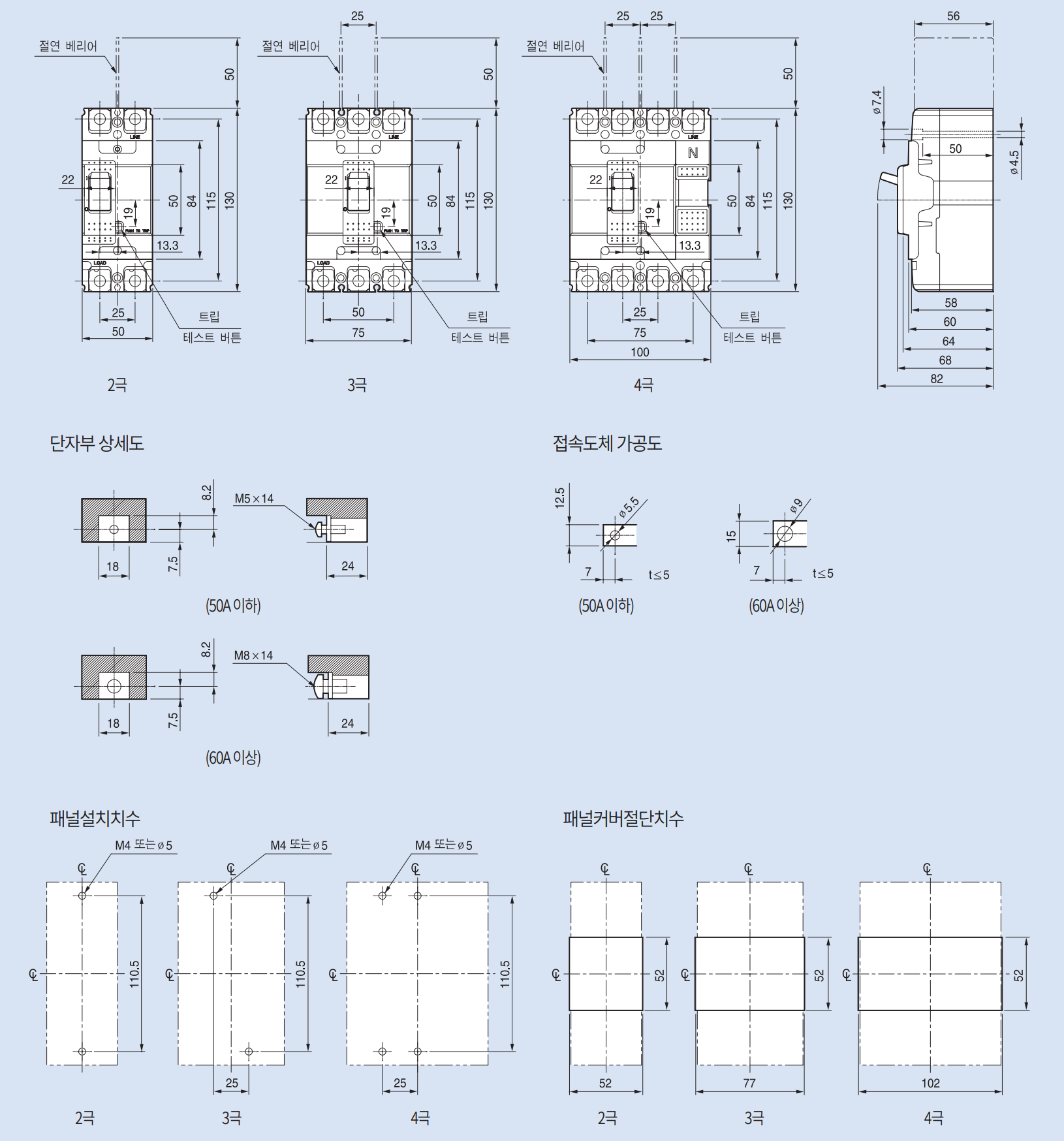

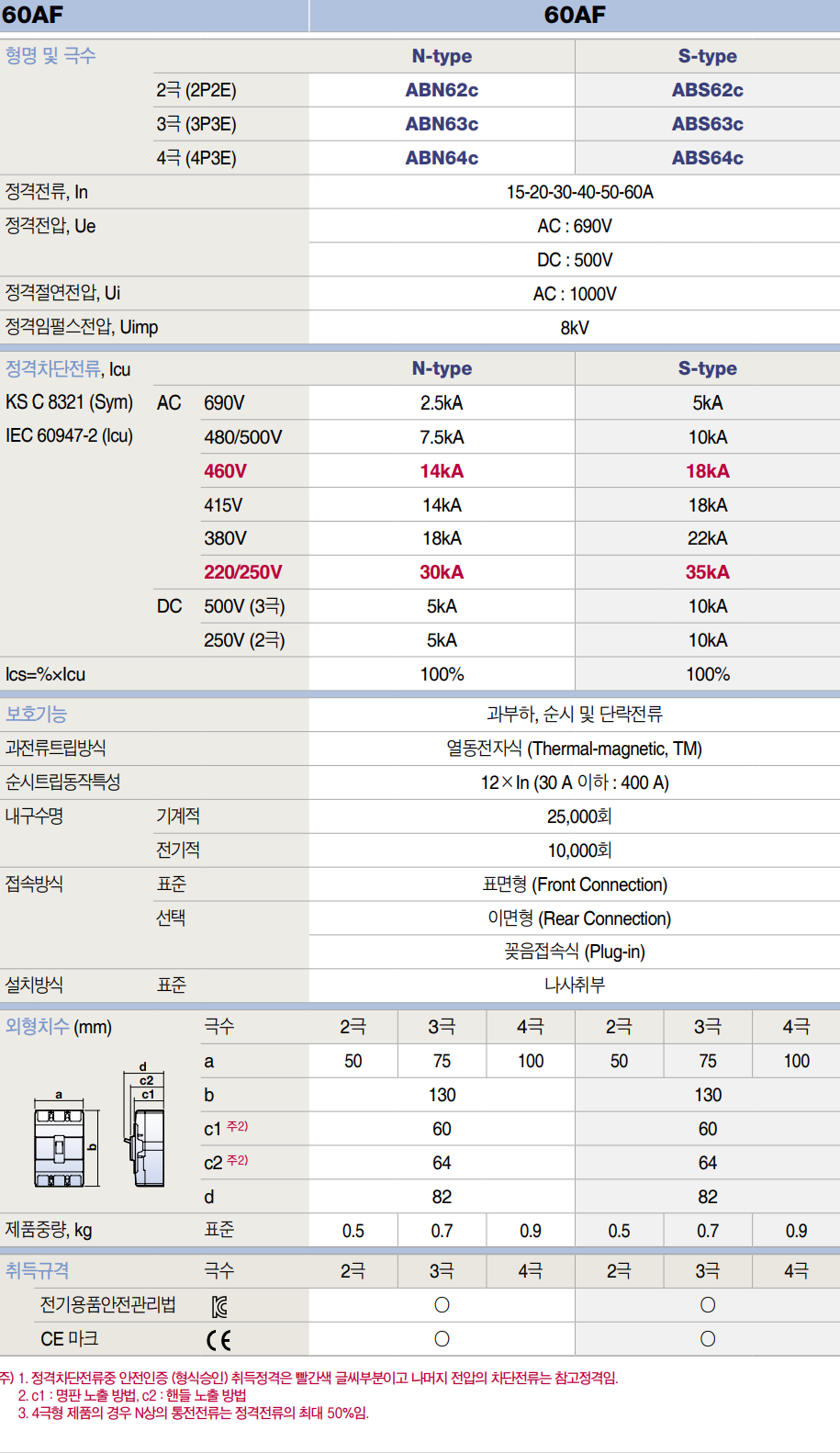

ABN CATALOG
