기중차단기, ACB

Air Circuit Breaker, ACB, Metasol / Susol

LS ACB

제조사. LS산전

공급사. 2SK 직영대리점

제품군. 기중차단기

비고. Susol / Metasol ACB

평균납기일. 2주 ~ 3주 (기본형은 재고 약간 보유)

Download

- Metasol ACB 카다로그.pdf

- Susol ACB 카다로그.pdf

- ACB 서비스메뉴얼.pdf

- ACB 사용설명서.pdf

- Metasol/Susol 고정형.dwg

- Metasol/Susol 인출형.dwg

LS Air Circuit Breaker


Metasol ACB

 - AN Series : 630AF ~ 3200AF

 - AS Series : 630AF ~ 6300AF

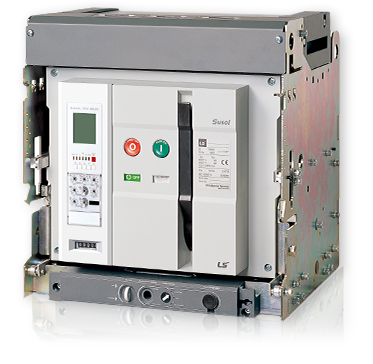

Susol ACB

 - AH Series : 630AF ~ 6300AF


*보통 3200A이하면 Metasol ACB가 선정됩니다.


비전문가를 위한 ACB 설명

1. ACB / CRADLE / OCR이란? 인출형 / 고정형이란?

ACB : 기중차단기 본체, 안에 OCR(트립유닛)을 포함하고 있으며 OCR이 없는 제품은 트립기능없이 단순 스위치역활을 해주는 기중차단기가 됩니다.

보통 ACB에는 OCR이 포함되며 타입은 크게 계전기기가 연결되지 않으면 NG0타입 / 계전기기가 연결된다면 보통 AG1타입으로 선정됩니다.

  - 보통 ACB사용시 : OCR이 포함된 제품을 선정 (NG0 / AG1)

  - DISCONNECTOR(소위 멍텅구리) ACB사용시 : OCR이 없는 제품 선정


CRADLE : 인출형(크래들이 포함된)으로 제작하면 ACB교체시 부스바작업없이 단순히 ACB본체만 교체하면 작업이 간단합니다.

ACB단독사용제품을 고정형 / ACB+CRADLE사용제품을 인출형이라 표현하며, 대부분 인출형을 사용합니다. 고정형 사용시 크래들은 필요없습니다.


OCR : 기중차단기 본체에서 트립부분을 관장하는 유닛. 외부신호나 계전기기가 없을경우 NG0 / 있을경우 AG1으로 선정하면 된다.

인출형 / 고정형 : 크래들 필요없이 ACB단독취부가 가능한 제품을 고정형 / 크래들+ACB로 구성되는게 인출형, 통상 인출형으로 사용합니다.

2. 주문 혹은 견적을 해야하는데 전문가가 아니라 제품선정이 어렵다?

해당내용은 꼭 확인한 후 전화상담 요청하시면 됩니다.

1. 인출형인지 고정형인지 (기본 인출형)

2. 용량(암페아, A)이 얼마인지

3. 극수(Pole, 3극 / 4극)가 몇인지

4. 조작전압은 110V인지 220V인지 (사용량 반반)

5. 계전기기를 포함한 외부신호를 받아야 하는지 아닌지 (기본 미포함)

6. 접속방식은 수동인지 자동인지 (기본 수동)


해당내용을 확인후 아래정보로 문의주시면 전문가가 바로 상담해 드립니다.

TEL. 010-7771-5409 (구형은 사진보내주시면 사진보고 연락드리겠습니다)

E-Mail. 2sk@2sk.co.kr

3. 구형으로인한 / 용량확장을 위한 견적을 받아야 한다?

구형제품에 대한 현재제품 대체품을 찾을시에도 아래정보로 구형제품 제품명판 사진찍어 보내시고 전화주시면 빠르게 상담하실 수 있습니다.

TEL. 010-7771-5409 (구형은 사진보내주시면 사진보고 연락드리겠습니다)

E-Mail. 2sk@2sk.co.kr


ACB 형명체계도

Metasol ACB 본체형명체계

Metasol ACB 크래들형명체계

Metasol ACB OCR형명체계

  Metasol ACB AN Series

ACB


Air Circuit Breaker

630-1600AF ACB Characteristics

제품구분
AN-D
AN-06D
AN-08D
AN-10D
AN-13D
AN-16D
프레임 (Frame)
630AF
800AF
1000AF
1250AF
1600AF
정격전류(A)
200, 400, 630A
400, 630, 800A
1000A
1250A
1600A
적용크래들
AL-N06~16D□-
690V
460V
220/380V
50kA

65kA

65kA

상선식 (P)
주파수 (Hz)
정격사용전압 (Ue)
정격절연전압 (Ui)
임펄스내전압 (Uimp)
3P / 4P
50/60Hz

690V

1000V

12kV

ACB Name
Pole
Frame
OCR
Type
 ACB
Cradle
AN-06D3-06H
AN-06D3-06J
3P
630AF
NG0
고정형
인출형
  1,211,900
1,131,200
-
318,500
AN-06D4-06H
AN-06D4-06J
4P
630AF
NG0
고정형
인출형
 1,398,500
1,292,700
-
363,600
AN-08D3-08H
AN-08D3-08J
3P
800AF
NG0
고정형
인출형
  1,349,700
1,188,200
-
318,500
AN-08D4-08H
AN-08D4-08J
4P
800AF
NG0
고정형
인출형
1,535,100
1,409,100
-
363,600
AN-10D3-10H
AN-10D3-10J
3P
1000AF
NG0
고정형
인출형
1,367,600
1,225,000
-
318,500
AN-10D4-10H
AN-10D4-10J
4P
1000AF
NG0
고정형
인출형
1,551,700
1,427,000
-
363,600
AN-13D3-13H
AN-13D3-13J
3P
1250AF
NG0
고정형
인출형
1,487,600
1,333,100
-
318,500
AN-13D4-13H
AN-13D4-13J
4P
1250AF
NG0
고정형
인출형
1,714,400
1,568,300
-
363,600
AN-16D3-16H
AN-16D3-16J
3P
1600AF
NG0
고정형
인출형
1,656,200
1,564,800
-
318,500
AN-16D4-16H
AN-16D4-16J
4P
1600AF
NG0
고정형
인출형
1,915,300
1,769,100
-
363,600

* 부가세 별도금액이며 인출형은 ACB+CRADLE 금액으로 측정하셔야 합니다.

* 계전기기 등 외부접점이 필요한 경우 OCR을 AG1으로 바꾸시고, 금액은 약 100,000원 추가하시면 됩니다.

2000-3200AF ACB Characteristics

제품구분
AN-E
AN-20E
AN-25E
AN-32E
프레임 (Frame)
2000AF
2500AF
3200AF
정격전류(A)
630, 800, 1000, 1250
1600, 2000A
2500A
3200A
적용크래들
AL-N20~25E□-AL-N32E□-
690V
460V
220/380V
65kA

70kA

70kA

상선식 (P)
주파수 (Hz)
정격사용전압 (Ue)
정격절연전압 (Ui)
임펄스내전압 (Uimp)
3P / 4P
50/60Hz

690V

1000V

12kV

ACB Name
Pole
Frame
OCR
Type
 ACB
Cradle
AN-20E3-20H
AN-20E3-20J
3P
2000AF
NG0
고정형
인출형
  1,710,900
1,618,300
-
412,300
AN-20D4-20H
AN-20D4-20J
4P
2000AF
NG0
고정형
인출형
 2,042,300
1,878,400
-
503,800
AN-25E3-25H
AN-25D3-25J
3P
2500AF
NG0
고정형
인출형
2,326,200
2,070,800
-
412,300
AN-25D4-25H
AN-25D4-25J
4P
2500AF
NG0
고정형
인출형
2,705,300
2,415,300
-
503,800
AN-32D3-32H
AN-32D3-32J
3P
3200AF
NG0
고정형
인출형
2,613,800
2,563,800
-
412,300
AN-32D4-32H
AN-32D4-32J
4P
3200AF
NG0
고정형
인출형
3,133,000
3,096,100
-
503,800
