산업용 누전차단기 EBS

EBS 33c누전차단기, Metasol LS, ELB, ELCB, EBS-33, EBS-33c, EBS-33b, EBS33b, EBS33c 30A, EBS33c 20A, EBS33c 15A, EBS33c 10A, EBS33c 5A

EBS 34c누전차단기, Metasol LS, ELB, ELCB, EBS-34, EBS-34c, EBS-34b, EBS34b, EBS34c 30A, EBS34c 20A, EBS34c 15A, EBS34c 10A, EBS34c 5A

EBS 53c누전차단기, Metasol LS, ELB, ELCB, EBS-53, EBS-53c, EBS-53b, EBS53b, EBS53c 50A, EBS53c 40A, EBS53c 30A, EBS53c 20A, EBS53c 15A

EBS 54c누전차단기, Metasol LS, ELB, ELCB, EBS-54, EBS-54c, EBS-54b, EBS54b, EBS54c 50A, EBS54c 40A, EBS54c 30A, EBS54c 20A, EBS54c 15A

EBS 63c누전차단기, Metasol LS, ELB, ELCB, EBS-63, EBS-63c, EBS-63b, EBS63b, EBS63c 60A

EBS64c누전차단기, Metasol LS, ELB, ELCB, EBS-64, EBS-64c, EBS-64b, EBS64b, EBS64c 60A

EBS 103c누전차단기, Metasol LS, ELB, ELCB, EBS-103, EBS-103c, EBS-103b, EBS103b, EBS103c 125A, EBS103c 100A, EBS103c 75A, EBS103c 60A

EBS 104c누전차단기, Metasol LS, ELB, ELCB, EBS-104, EBS-104c, EBS-104b, EBS104b, EBS104c 125A, EBS104c 100A, EBS104c 75A, EBS104c 60A

EBS 203c누전차단기, Metasol LS, ELB, ELCB, EBS-203, EBS-203c, EBS-203b, EBS203b, EBS203c 250A, EBS203c 225A, EBS203c 200A, EBS203c 175A, EBS203c 150A, EBS203c 125A

EBS 204c누전차단기, Metasol LS, ELB, ELCB, EBS-204, EBS-204c, EBS-204b, EBS204b, EBS204c 250A, EBS204c 225A, EBS204c 200A, EBS204c 175A, EBS204c 150A, EBS204c 125A

EBS 403c누전차단기, Metasol LS, ELB, ELCB, EBS-403, EBS-403c, EBS-403b, EBS403b, EBS403c 400A, EBS403c 350A, EBS403c 300A, EBS403c 250A

EBS404c누전차단기, Metasol LS, ELB, ELCB, EBS-404, EBS-404c, EBS-404b, EBS404b, EBS404c 400A, EBS404c 350A, EBS404c 300A, EBS404c 250A

EBS 603c누전차단기, Metasol LS, ELB, ELCB, EBS-603, EBS-603c, EBS-603b, EBS603b, EBS603c 630A, EBS603c 500A

EBS 803c누전차단기, Metasol LS, ELB, ELCB, EBS-803, EBS-803c, EBS-803b, EBS803b, EBS803c 800A, EBS803c 700A

EBS

Model	Pole	Ampere	Frame (AF)	460V (kA)	판매가
EBS33c EBS34c	3P 4P	5, 10, 15, 20, 30A	30AF	14kA	44,800 61,000
EBS53c EBS54c	3P 4P	15, 20, 30, 40, 50A	50AF	18kA	72,200 79,400
EBS63c EBS64c	3P 4P	60A	60AF	18kA	74,800 93,600

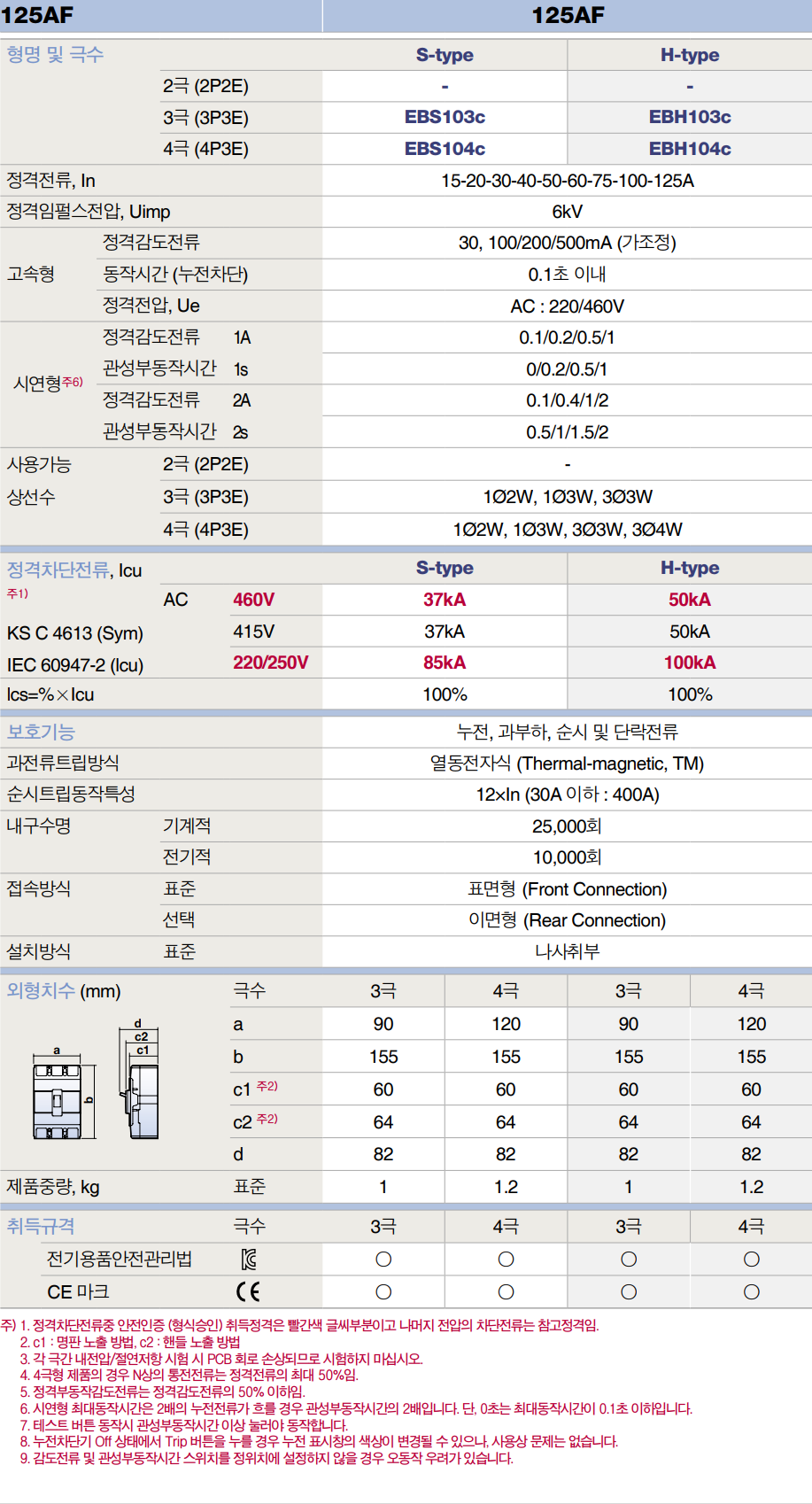

EBS103c EBS104c	3P 4P	15, 20, 30, 40, 50, 60, 75 100, 125A	125AF	37kA	96,700 113,200
EBS203c EBS204c	3P 4P	100*, 125, 150, 175, 200, 225, 250A	250AF	37kA	206,800 245,300
EBS403c EBS404c	3P 4P	250, 300, 350, 400A	400AF	50kA	349,600 461,300
EBS603c	3P	500, 630A	630AF	65kA	658,400
EBS803c	3P	700, 800A	800AF	65kA	795,300
EBS1003c	3P	1000A	1000AF	85kA	1,077,300
EBS1203c	3P	1200A	1200AF	85kA	1,262,400

* 부가세 별도 금액입니다.

* 기본제품 감도전류 100/200/500mA입니다.

METASOL MCCB / ELCB 보조/경보접점류

보조접점 / 경보접점	Note	판매가
AX(R) 30~250AF AX(T) 30~250AF AX 400~800AF AX 1000~1200AF	보조접점	6,600 6,600 8,100 11,700
AL(R) 30~250AF AL(T) 30~250AF AL 400~800AF AL 1000~1200AF	경보접점	6,600 6,600 8,100 11,700
AX+AL(R) 30~250AF AX+AL(T) 30~250AF AX+AL 400~800AF AX+AL 1000~1200AF	보조+경보접점	13,100 13,100 16,100 23,300

* 부가세 별도 금액입니다.

* (R)은 차단기 왼쪽에 붙는 접점입니다. (L)은 차단기 오른쪽에 붙는 제품입니다.

> 보통 AX는 (R), AL은 (T)로 부착합니다.

* 트립코일(SHT)은 오른쪽(T)만 부착가능함으로 SHT부착예정이면 꼭 (R)제품을 사용하셔야 합니다.

* ABN52 / ABN102는 (T)접점만 부착 가능합니다.

* 더블접점 (AX+AL)은 주문사양입니다. 납기 확인 후 발주바랍니다.

* 400~800AF은 좌우 아무곳이나 부착가능합니다.

* 보조접점 / 경보접점의 차이

> 전기의 ON/OFF상황을 보는것 : 보조접점(AX), 사고여부(트립)상황을 보는것 : 경보접점(AL)

METASOL MCCB / ELCB 트립코일, SHT

트립코일	Note	판매가
TEST LEAD	30~250AF ELCB에는 션트부착 불가 쇼트방식으로 출고부착 가능	4,200
SHT, LWT 400~800AF	트립코일 전선타입	21,800
SHT, LWT 1000~1200AF	트립코일 전선타입	50,700

* 부가세 별도 금액입니다.

* 30~250AF ELCB는 SHT 부착 불가입니다.

대신 TEST LEAD가 부착된 제품을 출하 받으실수 있는데 비용은 약 8,500원 추가되며 납기 약 3~4주 소요됩니다.

> TEST LEAD : SHT는 전압인가 방식이지만, TEST LEAD는 2선에 대한 쇼트로 트립시키는 방식입니다.

METASOL MCCB / ELCB 보호커버, Safety Cover

보호커버	Note	Pole	판매가
TCS-12 TCS-13 TCS-14	50AF, 100AF	2P 3P 4P	800 800 1,400
TCS-33 TCS-34	250AF	2, 3P 4P	1,300 1,600
T1-43A T1-44A	400AF	2, 3P 4P	25,200 25,200
T1-63A T1-64A	630, 800AF	2, 3P 4P	25,200 25,200

* 부가세 별도 금액입니다.

* TCS : 숏타입커버, TCL : 롱타입커버입니다. TCL타입은 별도 문의 바랍니다. (재고 미보유)

* T1 (400~800AF)는 투명아크릴 커버입니다.

METASOL MCCB / ELCB 핸들, Handle

핸들	Note	Note2	판매가
DH100□ DHK100□ EH100□ N-30c□	50AF, 100AF	기본형 Key-Lock 형 확장핸들형 표면형	12,300 29,100 36,600 13,000
DH250□ DHK250□ EH250□ N-50c□	250AF	기본형 Key-Lock 형 확장핸들형 표면형	14,500 34,500 36,600 13,000
E-70U N-70c	400AF	확장핸들형 표면형	43,200 44,500
E-80U N-80c	630, 800AF	확장핸들형 표면형	48,100 44,500

* 부가세 별도 금액입니다.

* 형명 제일뒤에 S/L/R이 붙는데 이는 차단기가 옆으로 부착되도 핸들은 바로 보일수 있게 해줍니다.

> EX) DH-100S / EH-100L

> 기본형은 S형입니다.

* 핸들은 대부분 주문형이오니 납기 확인하시고 주문주시기 바랍니다.

METASOL MCCB / ELCB 부스바, BUSBAR

보조접점 / 경보접점	Note	판매가
BUSBAR 602c BUSBAR 603c BUSBAR 604c	600AF 2P 600AF 3P 600AF 4P	25,900 41,000 54,300
BUSBAR 802c BUSBAR 803c BUSBAR 804c	800AF 2P 800AF 3P 800AF 4P	31,400 49,900 61,400

* 부가세 별도 금액입니다.
