중원전기 AISS, 고장구간자동개폐기-2SK

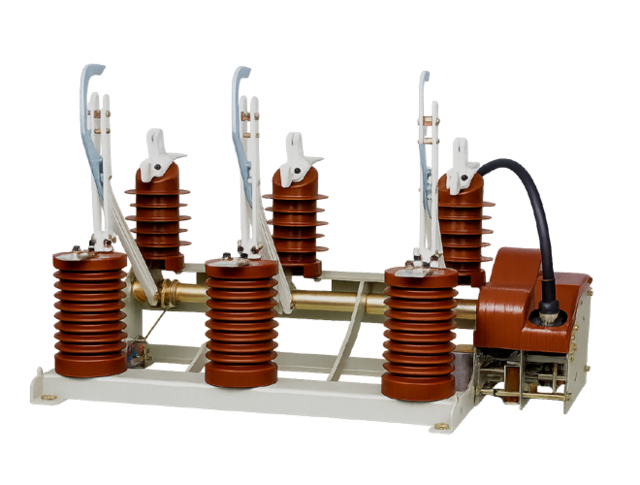

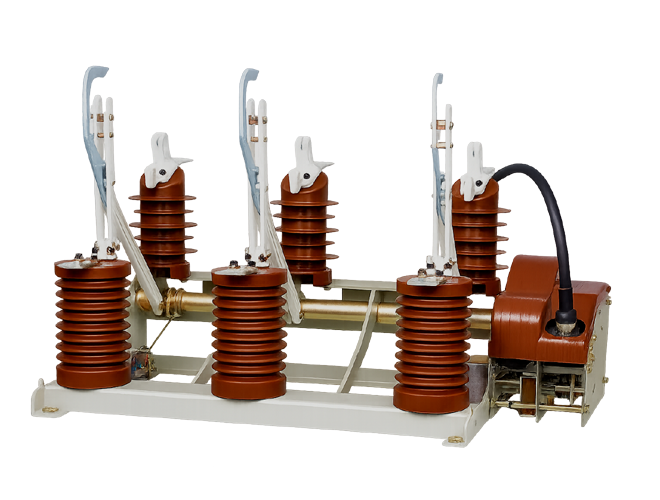

JW-AISS 옥내형 AISS, 옥내용, 옥내형, JW-AISS, 단독형, 25.8kv 200A, 전동형, 옥내형 고장구간자동개폐기

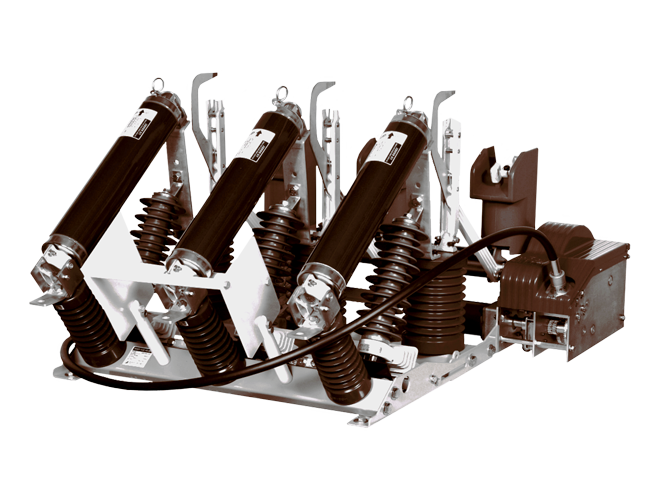

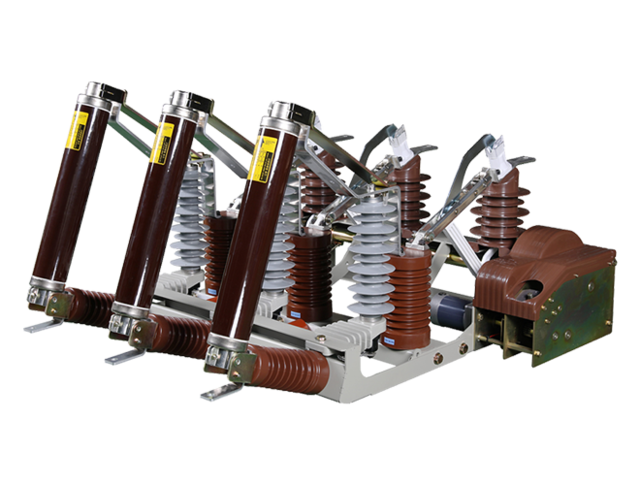

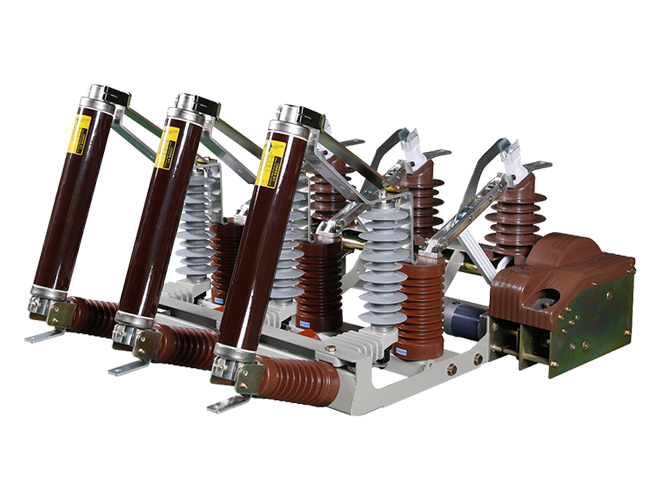

JW-AISS-FH(LA) 옥내형 AISS, 옥내용, 옥내형, JW-AISS-FH, 퓨즈조합형, 25.8kv 200A, 전동형, 사선형, 수평형, 옥내형 고장구간자동개폐기

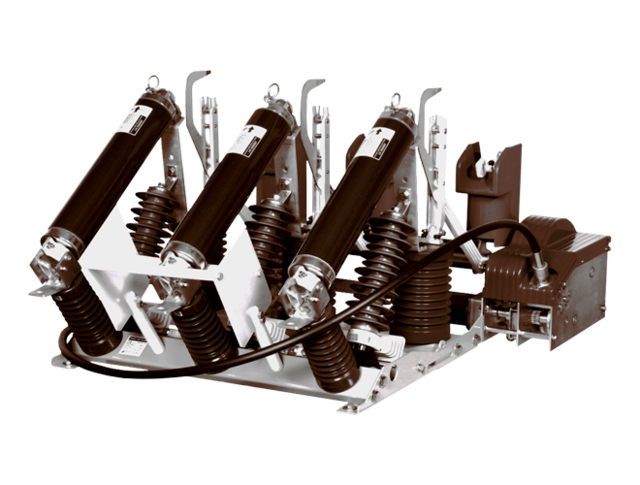

JW-AISS-FV(LA) 옥내형 AISS, 옥내용, 옥내형, JW-AISS-FV, 퓨즈조합형, 25.8kv 200A, 전동형, 수직형, 옥내형 고장구간자동개폐기

제품특징

중성점 다중접지 22.9kV-Y 배전선로용 고장구간만을 신속 정확하게 차단 또는 개방 수용가 설비의 피해 최소화

고기술(High technic)

– 소형 경량화 실현으로 사용자 편리

– 기중 절연형으로 Air Puffer형 소호구조 적용

– 편리한 퓨즈부착 및 유지보수 – 지지애자형 CT 적용

– 광범위한 사용온도 -20℃ ~ 40℃

안전(Safety)

– 활선상태에서도 안전한 동작 – 투입 및 개방 육안식별로 유지보수시 안전사고 예방

– 뛰어난 아크소호 성능

편리성(Easy installation)

– 수직 및 수평설치 가능

– Flexible type의 수동 cable방식을 통한 편리한 동작기능

– 소형 경량화로 기기설치 용이

과부하보호기능(Overload protection)

- 과전류 록크 800A 미만에서는 강반한시 특성곡선에 따라 작동됩니다.

축세 Trip기능(Charged spring trip)

- 과부하로 T-C곡선에 따라 차단 동작중이거나 과부하가 제거되어 ASS가 차단되지 않았어도 후비보호 장치가 동작을 하여 무전압이 발생되면 ASS는 순시 트립하여 ASS 후단의 선로를 자동으로 분리합니다.

돌입전류 억제기능(Inrush-current blocking function)

- ASS가 정상적으로(정정탭 전류의 10% 이상 100%미만의 전류)동작에 열림동작 차단 후에 다시 닫힘동작으로 투입 되었을 때 ASS 후단 기기의 돌입 전류로 인해 ASS가 고장전류로 오인, 오동작하는 것을 억제하는 기능입니다.

과전류 록크기능(Over current locking funtion)

- 정격 차단 전류(900A) 이상의 고장 발생시 개폐를 보호하면서 전류가 록크전류 (800A±10%)이상인 경우는 개폐기는 LOCK되며, 후비보호장치의 차단에 의해 고장전류가 제거된 후 무전압 상태에서 ASS가 차단됩니다.

사용조건(Service condition)

– 주위온도 : 최대 : 40℃ / 최소 : -20℃

– 표 고 : 1,000m이하

– 설치장소 : 옥내

– 설치방법 : 수직 및 수평
