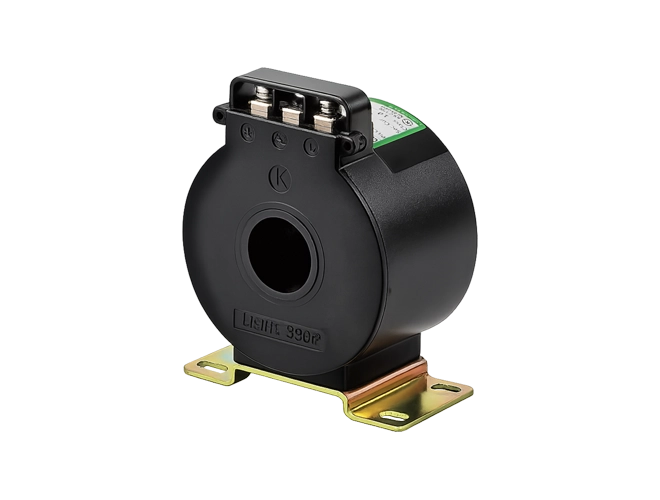

KBJ-06R
* 보호계전기용(OCR)
| Maker | Light Star (광성계측기) |
| Description | 계기용 변류기, C.T |
| Ampere | 300/5A ~ 2000/5A |
| 내부사이즈 | 60Ø |

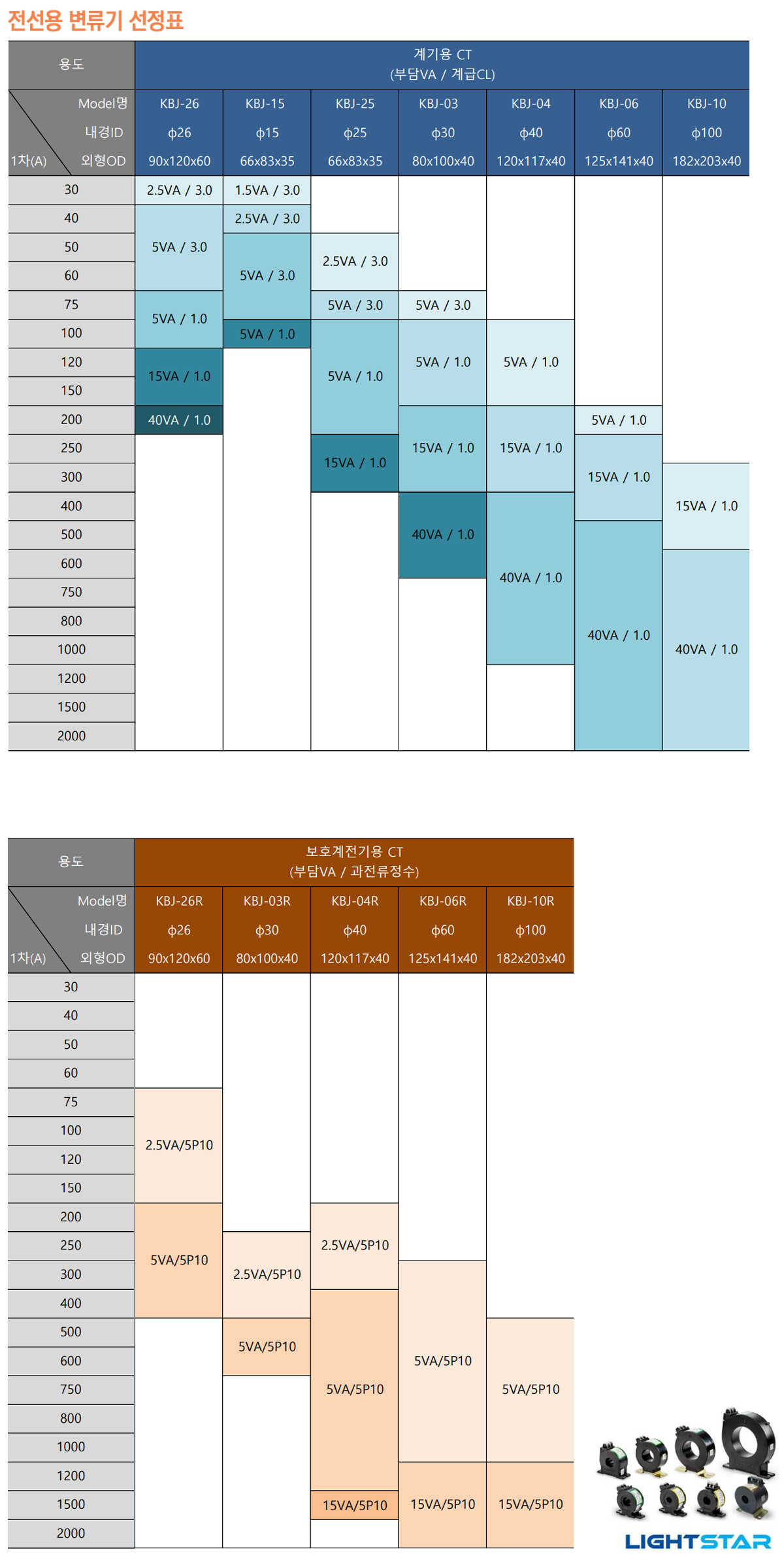

| Spec | KBJ-06R 300/5A 계전기용 [5vA 5P10] KBJ-06R 350/5A 계전기용 [5vA 5P10] KBJ-06R 400/5A 계전기용 [5vA 5P10] KBJ-06R 500/5A 계전기용 [5vA 5P10] KBJ-06R 600/5A 계전기용 [5vA 5P10] KBJ-06R 750/5A 계전기용 [5vA 5P10] KBJ-06R 800/5A 계전기용 [5vA 5P10] KBJ-06R 1000/5A 계전기용 [5vA 5P10] KBJ-06R 1200/5A 계전기용 [15vA 5P10] KBJ-06R 1500/5A 계전기용 [15vA 5P10] KBJ-06R 2000/5A 계전기용 [15vA 5P10] |
| 비고 | - |
택배 · 기본 4,000원 · 도서산간 배송비 popover
500,000원 이상 구매 시 무료배송
* 일반 계측용 CT와 보호계전기용 CT의 가장 큰 차이점은 "사고가 났을 때(전류가 폭발적으로 늘어났을 때) 정확하게 측정할 수 있느냐"에 있습니다.
이 숫자와 알파벳은 국제 표준(IEC)에 따른 보호용 CT의 성능 등급입니다.
5: 오차 한계를 의미합니다. 즉, 복합 오차가 5% 이내여야 한다는 뜻입니다.
P: Protection(보호)의 약자입니다.
이 숫자가 바로 핵심인 '과전류 정수'입니다.
10: 정격 전류의 10배가 흐를 때까지 오차 5%를 유지함.
20: 정격 전류의 20배가 흐를 때까지 오차 5%를 유지함.
쉽게말해 "5P20"은 "전류가 정상보다 20배나 발생하는 대사고가 나더라도, 나는 딱 5% 오차 안으로 정확하게 읽어서 계전기한테 신호를 보내줄게!"라는 약속입니다.
그러면 왜 보호계전기용에는 과정수가 필요하냐??
일반 계측용 CT는 사고가 나서 전류가 20배 흐르면, 철심이 포화(Saturation)되어 버립니다. 그러면 실제로는 10,000A가 흐르는데 CT는 "난 모르겠다, 2,000A 정도 흐르는 거 같아"라며 잘못된 신호를 보냅니다.
이렇게 되면 보호계전기가 "어? 별로 안 위험하네?" 하고 차단기를 안 내려서 변압기가 터지거나 화재가 날 수 있겠죠? 그래서 광성계측기의 5P 등급 제품들은 사고 시에도 정확한 값을 전달할 수 있도록 설계된 것입니다.
이해되시죠~?
