서지보호기 전체보기

SPD

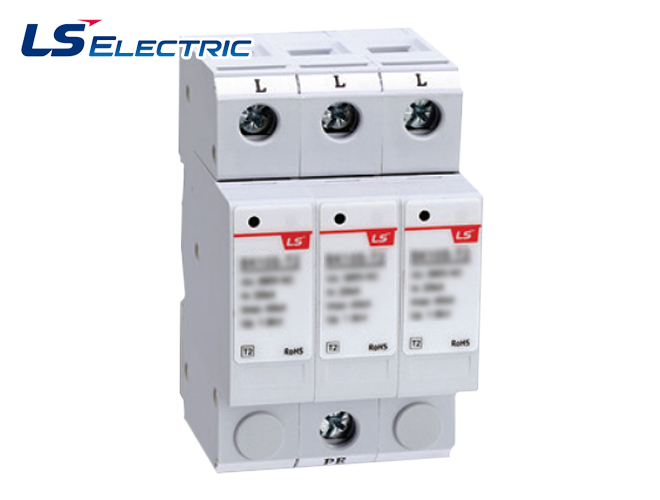

DIN-RAIL AC SPD

BK SERIES

AC/Din-Rail, Surge Protective Device

BK Series AC/DIN type 서지보호기는 교류 50/60Hz 전기 계통의 서지전압에 대해 보호합니다. 또한 보호소자(MOV) 교체형으로 편리성과 경제성을 추구한 제품입니다. 하지만 보호모듈만 제공되므로 별도의 구성품은 설치 시 현장 여건에 맞게 조합해야 합니다. 보호기기 동작 후(비정상, 사고 후) 상태표시기의 붉은 레버가 앞으로 나옵니다.

Certification

Specification

 - kA : 10kA, 20kA, 40kA, 50kA, 60kA, 80kA

 - Class : I, II, III

 - Pole : 1P, 2P, 3P, 4P

DIN-RAIL AC SPD

LS SPD

NAMING

LINE-UP

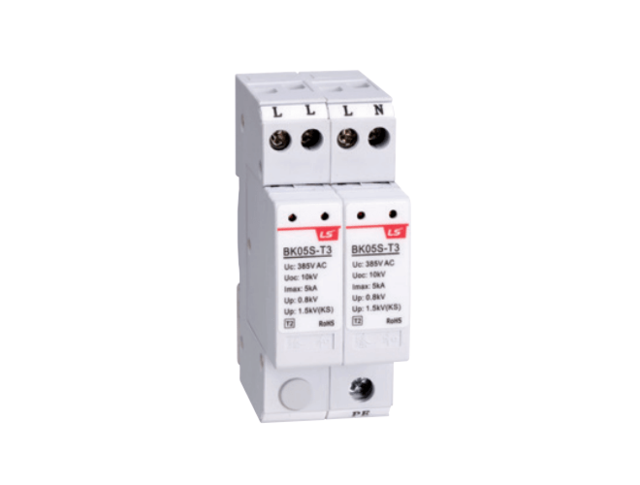

BK05S-T3 385V 10kA

Class. III
Pole. 2P,
4P

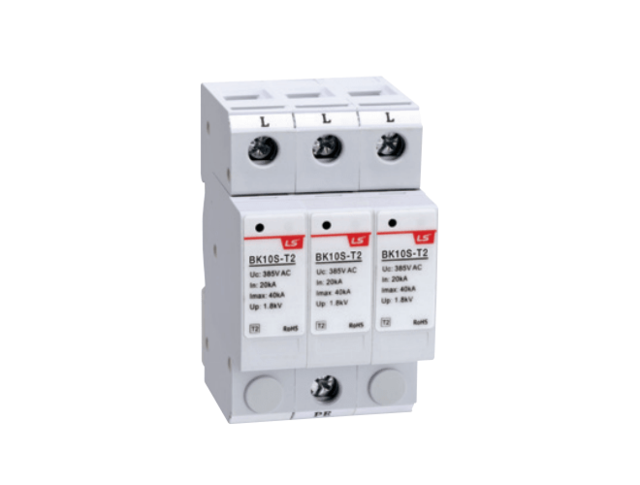

BK10S-T2 385V 20kA

Class. II
Pole. 1, 2, 3, 4, 1+N, 3+N

BK20S-T2 385V 40kA

Class. II
Pole. 1, 2, 3, 4, 1+N, 3+N

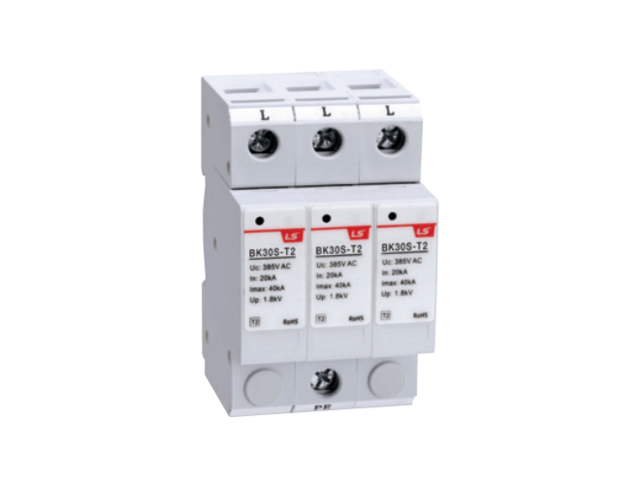

BK30S-T2 385V 60kA

Class. II
Pole. 1, 2, 3, 4, 1+N, 3+N

BK40S-T2 385V 80kA

Class. II
Pole. 1, 2, 3, 4, 1+N, 3+N

BK12S-T1 385V 50kA

Class. I
Pole. 1, 2, 3, 4, 1+N, 3+N

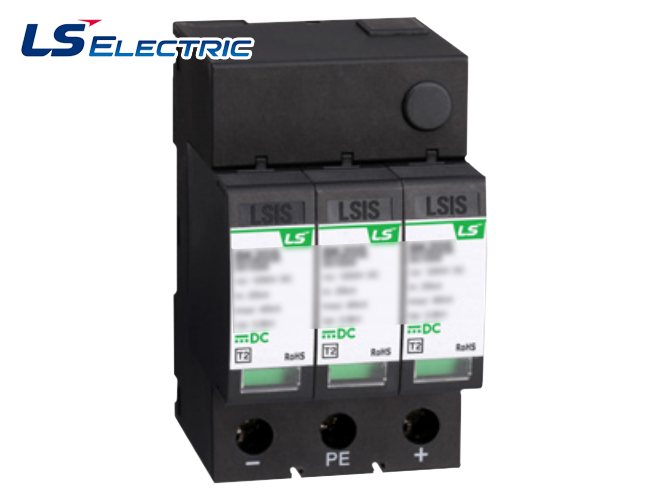

DIN-RAIL DC SPD

BK SERIES, DC

DC/Din-Rail, Surge Protective Device

BK Series DC/DIN Type 서지보호기는 직류 계통 서지전압에 대해 보호합니다. 또한 보호소자(MOV) 교체형으로 편리성과 경제성을 추구한 제품입니다. 하지만 보호모듈만 제공되므로 별도의 구성품은 설치 시 현장 여건에 맞게 조합해야 합니다. 정상 일 때 상태표시창은 초록색, 보호기기 동작 후(사고 후) 상태표시창은 무색(검정색)을 나타냅니다.

Certification

Specification

 - kA : 40kA

 - Class : -

 - DC Voltage : DC110V, DC600V, DC1000V, DC1500V

DIN-RAIL DC SPD

LS SPD

NAMING

LINE-UP

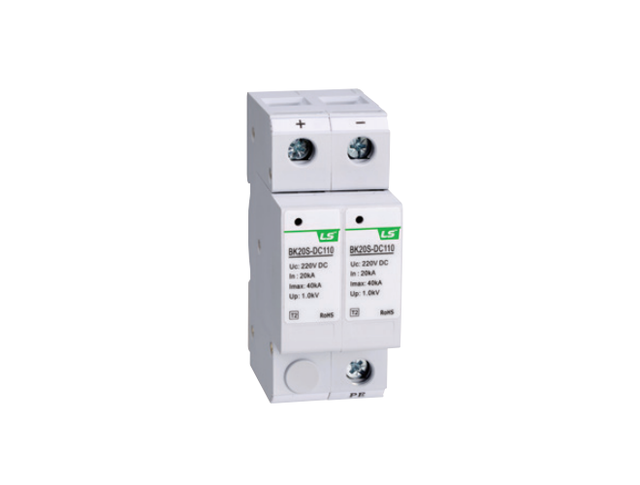

BK20S-DC110 40kA

Pole. 2P / DC110V

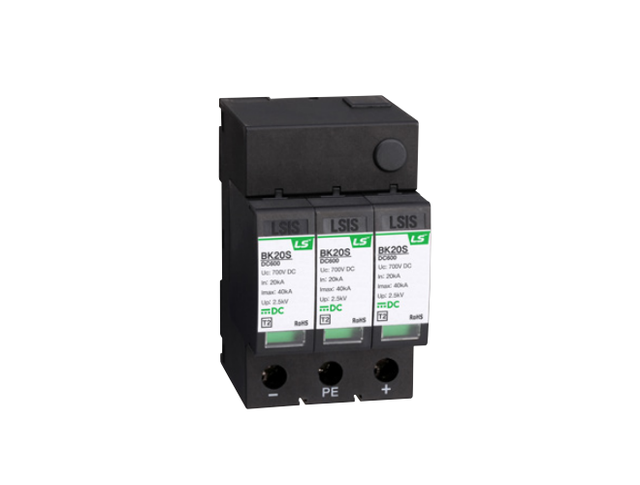

BK20S-DC600 40kA

Pole. 3P / DC600V

BK20S-DC1000 40kA

Pole. 3P / DC1000V

BK20S-DC1500 40kA

Pole. 3P / DC1500V

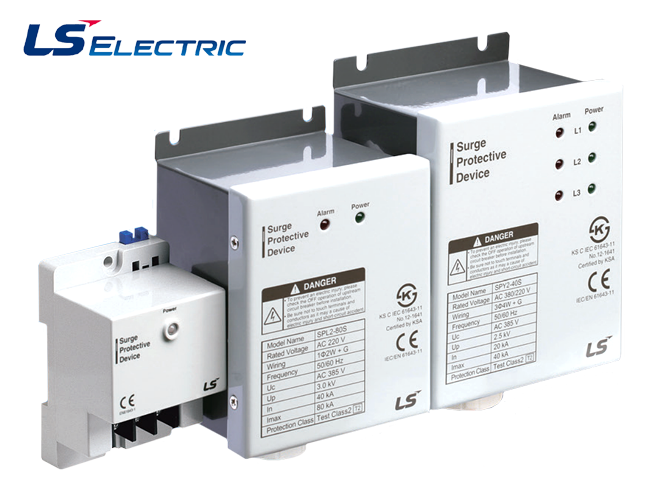

BOX AC SPD, SP Series

SP SERIES, BOX

AC/BOX, Surge Protective Device

SP시리즈 서지보호기는 교류 50/60HZ, 220/380V 전원시스템에 적용하며 전기 계통의 서지과전압에 대해 보호합니다. 또한 보호모듈, 2중 단로장치(온도퓨즈, 서지퓨즈) 및 체결전원/접지선(Wire) 등이 스틸 수용함체에 일체형으로 구성되어 설치편리성과 안전성을 추구한 제품입니다. 보호기가 정상일 때 표시기는 녹색이 되고 동작 후(비정상, 사고 후) 표시기는 적색을 나타냅니다.

Certification

Specification

 - kA : 40kA, 80kA

 - Class : II

 - Pole : 2P, 3P, 4P

BOX AC SPD

LS SPD

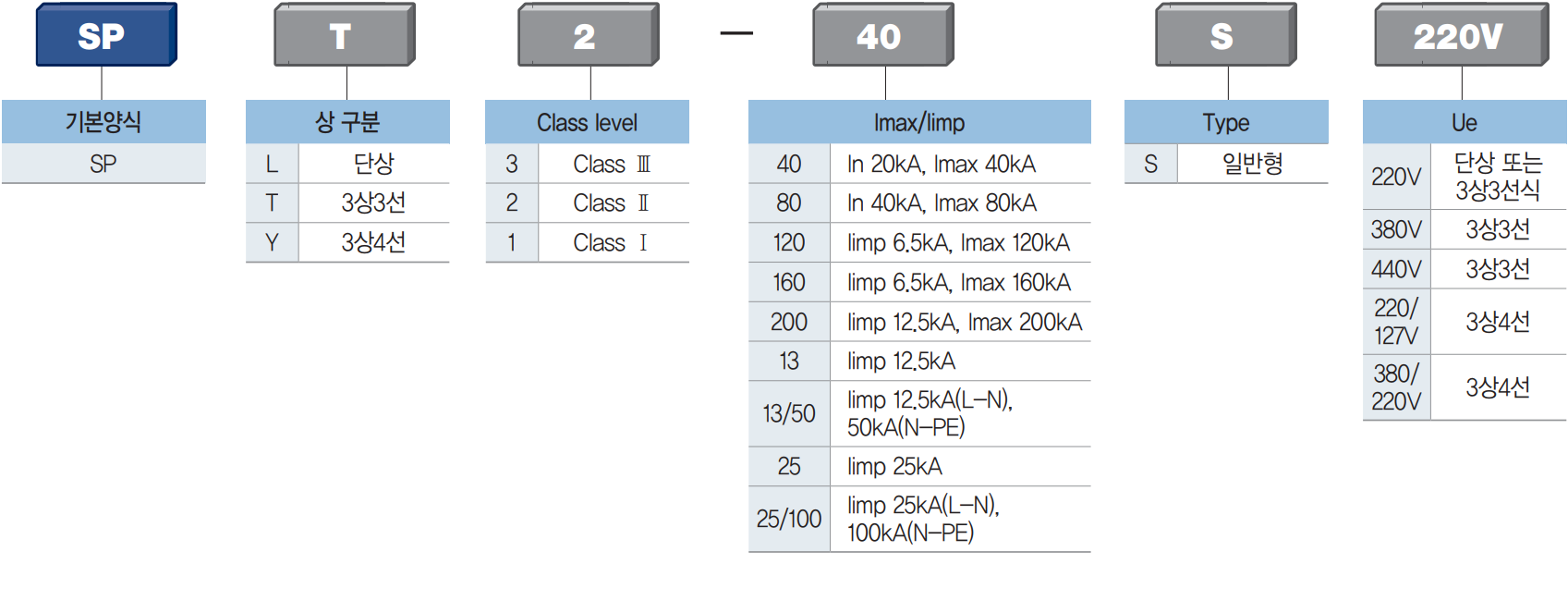

NAMING

LINE-UP

SPL3-20S

Pole. 2W+G

Class. III

AC110/220V, 20kA

SPL2-40S

Pole. 2W+G

Class. II

AC220V, 40kA

SPL2-80S

Pole. 2W+G

Class. II

AC220V, 80kA

SPT2-40S

Pole. 3W+G

Class. II

AC220 / 380 / 440V, 40kA

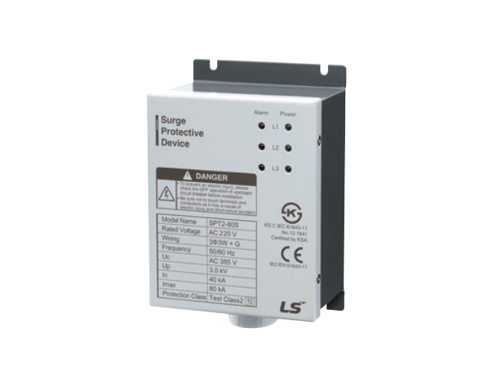

SPT2-80S

Pole. 3W+G

Class. II

AC220V / 380 / 440V80kA

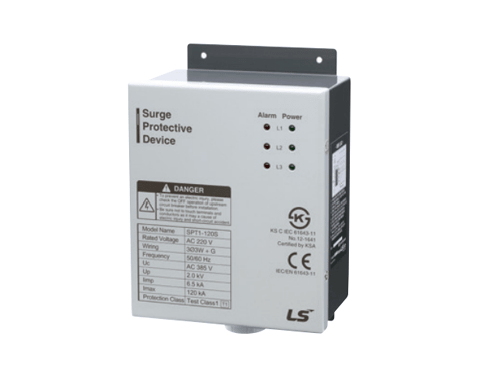

SPT1-120S

Pole. 3W+G

Class. I / II

AC220 / 380 / 440V, 120kA

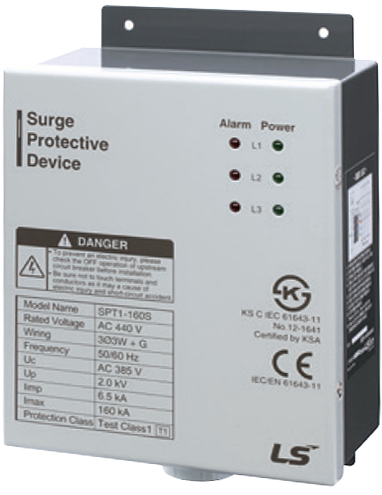

SPT1-160S

Pole. 3W+G

Class. I / II

AC220 / 380 / 440V, 160kA

SPY2-40S

Pole. 4W+G

Class. II

AC127/220, 220/380V, 40kA

SPY2-80S

Pole. 4W+G

Class. II

AC127/220, 220/380V, 80kA

SPY1-120S

Pole. 4W+G

Class. I / II

AC127/220, 220/380V, 120kA

SPY1-160S

Pole. 4W+G

Class. I / II

AC127/220, 220/380V, 160kA

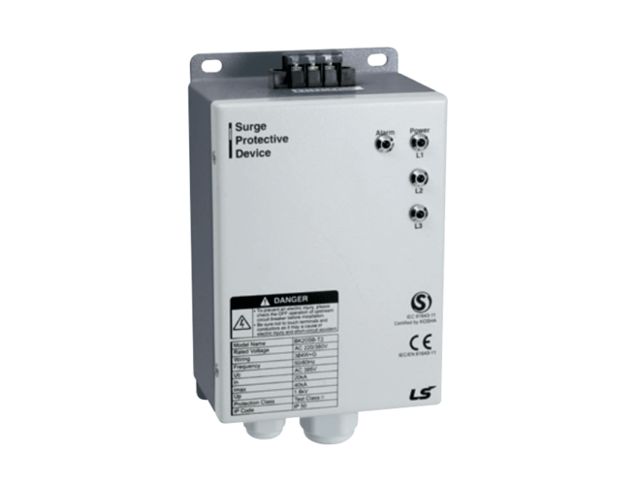

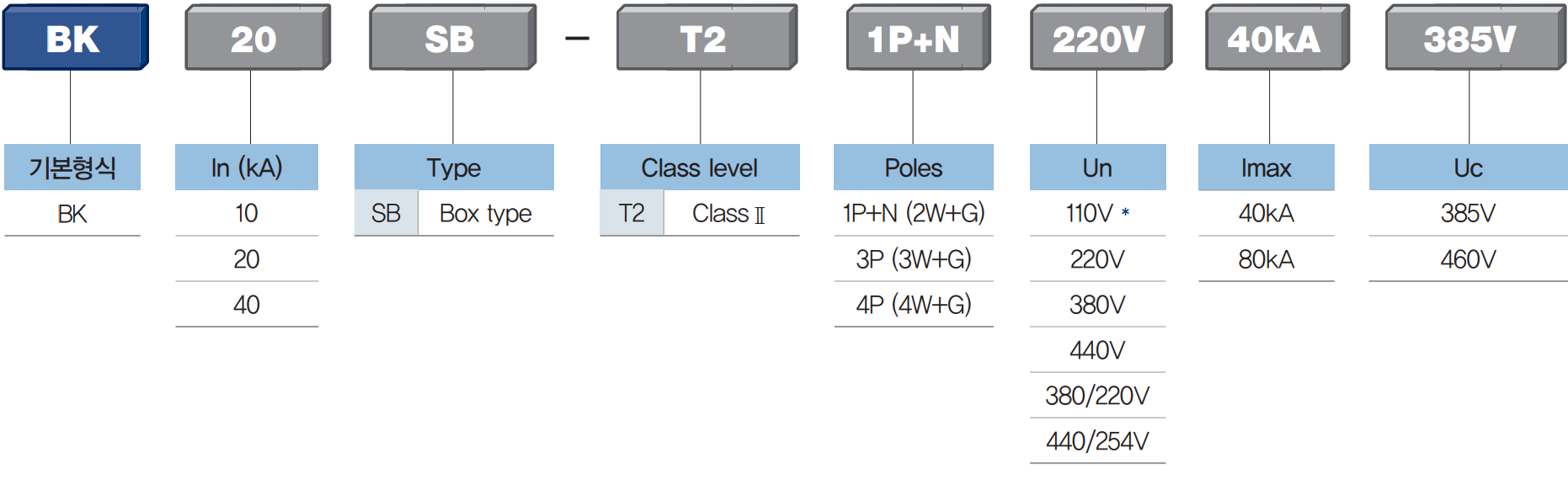

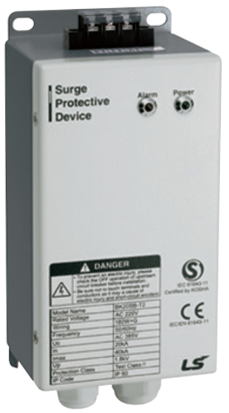

BOX AC SPD, BK-SB Series

BK-SB SERIES, BOX

AC/BOX, Surge Protective Device
