VITZRO VIPAM S330 Preview

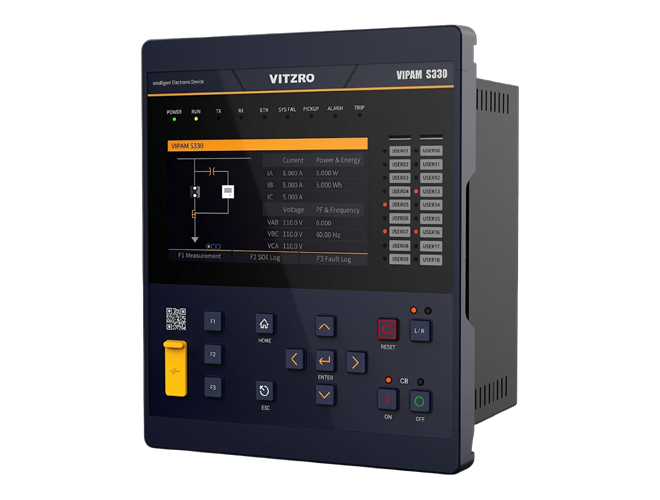

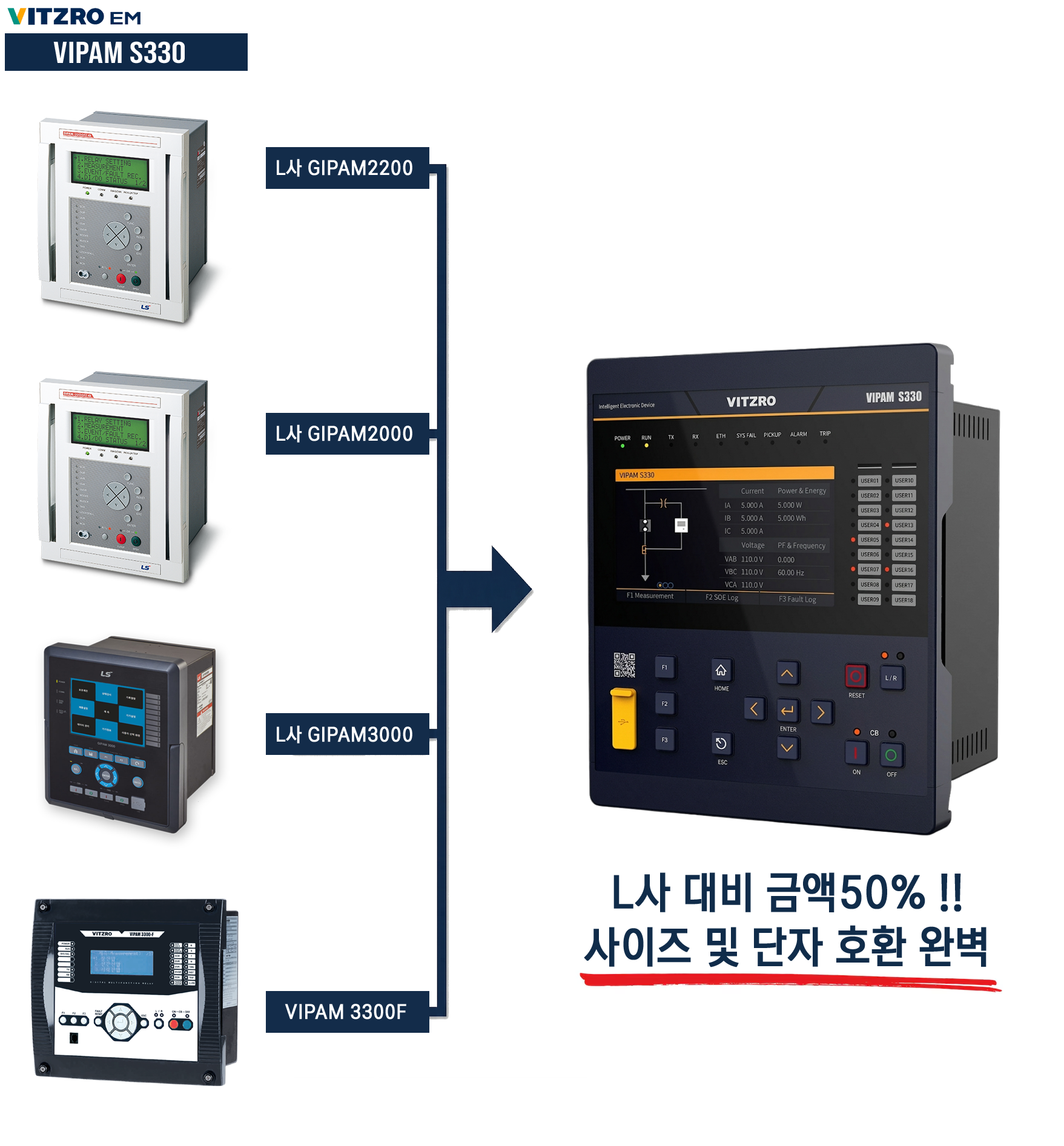

VIPAM S330

VIPAM-S330 RS M AC/DC110~220V 60Hz, VIPAM-S330 Ethernet AC/DC110~220V 60Hz. Feeder, Incoming, RS485, Modbus, Ethernet 통신 지원. 특가 2,423,700원 / 2,561,400원 판매중.

VIPAM S330

Picture	Product Name	Note	통신	Price	Buy Now
	VIPAM-S330 RS M AC/DC110~220V 60Hz VIPAM-S330 Ethernet AC/DC110~220V 60Hz	Feeder	RS485/Modbus Ethernet	2,693,000 2,846,000	BUY NOW

VIPAM S330 Series

Note (Specification)

Feeder

VIPAM-S330 RS M

AC/DC110~220V 60Hz

통신: RS485/Modbus

2,693,000

VIPAM-S330 Ethernet

AC/DC110~220V 60Hz

통신: Ethernet

2,846,000

BUY NOW

* 부가세 별도 금액입니다.

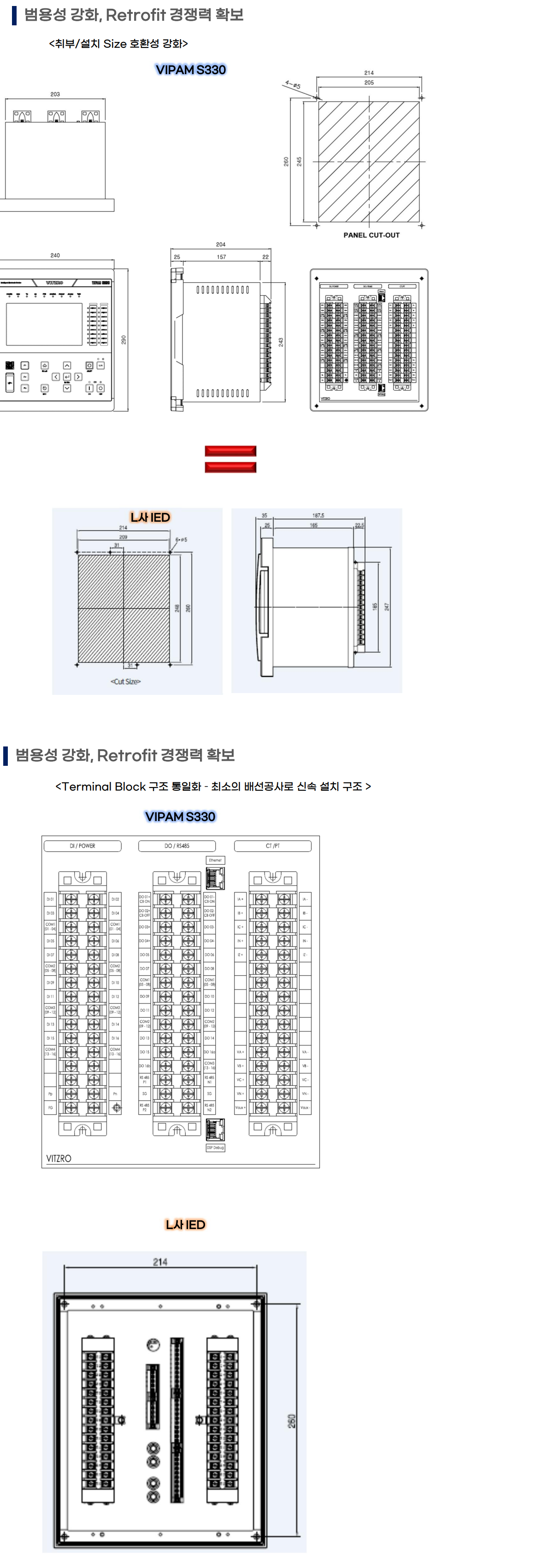

VIPAM S330 정격 및 사양표

VIPAM S330 디지털 보호계전기 정격. 정격 제어전원 AC/DC 110V~220V. 소비전력 20VA/30VA. 주파수 60Hz/50Hz. 전압 정격 PT 110V, GPT 190V. 전류 정격 CT 5A, NCT 5A, ZCT 1.5mA. 입력접점 16EA (Wet Contacts). 출력접점 16EA (Dry Contact, 차단기용, 경보용, System-Fail용). 사용 온도 -25℃ ~ 60℃. 적용 규격 SPS-KEMC 1120-0579.

VIPAM S330 정격

항목		사양
정격 제어전원		AC/DC 110V~220V (DC 85V ~ DC 350V, AC 70V ~ AC 250V )
소비전력		상시 : 20VA 이하, 동작시 : 30VA 이하
주파수		60Hz / 50Hz [Option]
전압	정격(Vn)	PT : 110V or 110/√3V GPT : 190V or 190/√3V
	부담	PT : 0.5 VA 이하 [정격 전압 인가시] GPT : 0.5 VA 이하 [정격 전압 인가시]
	계측범위(배율 미적용)	PT(상) : 3.0V ~ 270V [±0.2% 정격오차 보증범위 : 50V ~ 130V] GPT(지락) : 3.0V ~ 270V [±0.2% 정격오차 보증범위 : 50V ~ 130V]
전류	정격(In)	CT : 5A / NCT : 5A ZCT : 1.5mA
	부담	CT : 0.2 VA 이하 [정격 전류 인가시] NCT : 0.2 VA 이하 [정격 전류 인가시] ZCT : 0.2 VA 이하 [정격 전류 인가시]
	계측범위(배율 미적용)	CT(상) : 0.02A ~ 120A [±0.2% 정격오차 보증범위 : 0.5A ~ 5.5A] CT(지락) : 0.02A ~ 120A [±0.2% 정격오차 보증범위 : 0.5A ~ 5.5A] ZCT : 0.5mA ~ 100mA [실제 디스플레이(1차측) : 0.066A ~ 13.33A]
입력접점 (AC/DC겸용)	접점수	16EA
	타입	Wet Contacts 입력
	정격	DC 125V [리플율 30% 이하]
	입력범위	AC/DC 80V ~ 220V
출력접점	접점수	총 : 16EA 차단기용 : 4EA (1a x 4) 경보용 : 11EA (1a x 11) System-Fail용 : 1EA (1c x 1)
	Type	Dry Contact 출력
	정격	차단기용 : AC 250V 16A / DC 30V 16A 경보 및 System-Fail용 : AC 250V 5A / DC 30V 5A
	폐로용량	차단기용 Make, Carry : DC 125V, 30A at 0.5s Carry Continuous : AC 250V, 16A 경보 및 System-Fail용 Make, Carry : DC 125V, 6A at 0.5s Carry Continuous : AC 250V, 5A
사용 온도 범위		-25℃ ~ 60℃
보관 온도 범위		-40℃ ~ 70℃
사용 습도 범위		일평균 90% 이하 [단, 이슬이 맺히지 않을 것]
표고 / 중량		해발 1,000m 이하 / 5kg
기타 / 규격		이상 진동/충격 및 오손이 없는 곳 SPS-KEMC 1120-0579 (18.11.20)

기본 사양

제어전원

AC/DC 110V~220V

소비전력

상시 20VA / 동작시 30VA 이하

주파수

60Hz / 50Hz

전압 (Voltage)

정격(Vn)

PT : 110V or 110/√3V
GPT : 190V or 190/√3V

부담

PT/GPT : 0.5 VA 이하

계측범위

PT(상) : 3.0V ~ 270V
GPT(지락) : 3.0V ~ 270V
[오차 보증: 50V~130V]

전류 (Current)

정격(In)

CT : 5A / NCT : 5A
ZCT : 1.5mA

부담

CT/NCT/ZCT : 0.2 VA 이하

계측범위

CT(상/지락) : 0.02A ~ 120A
ZCT : 0.5mA ~ 100mA

접점 (I/O)

입력접점 (16EA)

Wet Contacts (AC/DC 80~220V)

출력접점 (총 16EA)

차단기용: 4EA (1a x 4)
경보용: 11EA (1a x 11)
System-Fail: 1EA (1c x 1)

출력 정격

차단기: AC250V/DC30V 16A
경보용: AC250V/DC30V 5A

환경 및 규격

온도

사용: -25~60℃
보관: -40~70℃

표고/중량

해발 1,000m 이하 / 5kg

규격

SPS-KEMC 1120-0579

VIPAM S330 계전요소 및 계측요소 상세 사양

과전류 OCR (50/51), 지락과전류 OCGR (50G/51G), 과전압 OVR (59), 지락과전압 OVGR (64G), 저전압 UVR (27), 결상 POR (47P), 역상과전류 NSOCR (46), 역상과전압 NSOVR (47N), 방향성 과전류 DOCR (67P), 방향성 지락과전류 DOCGR (67N), 선택지락 SGR (67G), 열동형 THR (49), 모터기동보호 Stall/Locked (48/51LR), 저전류 UCR (37). 상전압, 선간전압, 전류, 전력, 전력량, 주파수, 역률, Demand, 고조파 정밀 계측 지원.

VIPAM S330 계전요소

보호요소		항목	설정 내용
과전류 OCR (50/51)	순시1 / 순시2	트립모드	미사용, 트립, 알람, 트립&알람
		전류정정	0.20 In ~ 20.00 In (0.01 step)
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 50ms 이내)
		동작시간 오차	0.04 s 설정일 경우, 40ms 이내 0.05 s ~ 100.00 s 설정일 경우, ±5% 또는 ±35ms 이내
	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작커브	Definite(정한시), IEC (NI, VI, EI, LI), KEPCO (NI, VI)
		전류정정	0.10 In ~ 10.00 In (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step) *** '정한시' 설정시 메뉴 보이고, 'IEC, KEPCO' 설정시 메뉴 사라짐
		동작레버	0.05 ~ 10.00 (0.01 step) *** '정한시' 설정시 메뉴 사라지고, 'IEC, KEPCO' 설정시 메뉴 보임
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
지락과전류 OCGR (50G/51G)	순시1 / 순시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작소스	NCT, 3I0
		전류정정	0.10 GIn ~ 10.00 GIn (0.01 step)
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 50ms 이내)
		동작시간 오차	0.04 s 설정일 경우, 40ms 이내 0.05 s ~ 100.00 s 설정일 경우, ±5% 또는 ±35ms 이내
	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작커브	Definite(정한시), IEC (NI, VI, EI, LI), KEPCO (NI, VI)
		동작소스	NCT, 3I0
		전류정정	0.02 GIn ~ 2.00 GIn (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step) *** '정한시' 설정시 메뉴 보이고, 'IEC, KEPCO' 설정시 메뉴 사라짐
		동작레버	0.05 ~ 10.00 [0.01 step] *** '정한시' 설정시 메뉴 사라지고, 'IED, KEPCO' 설정시 메뉴 보임
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 95% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
과전압 OVR (59)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		전압정정	0.80 Vn ~ 1.60 Vn (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
지락과전압 OVGR (64G)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작소스	GPT, 3V0
		전압정정	0.10 GVn ~ 0.80 GVn (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
저전압 UVR (27)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		전압정정	0.20 Vn ~ 1.00 Vn (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		블록 전압	0.00 Vn ~ 0.10 Vn (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 103% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
결상 POR (47P)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		정정치	5 % ~ 100 % (1 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
역상과전류 NSOCR (46)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		정정치	0.02 In ~ 1.00 In (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 95% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
역상과전압 NSOVR (47N)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		정정치	0.05 Vn ~ 1.00 Vn (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		동작치 오차	전압정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
방향성 과전류 DOCR (67P)	순시1 / 순시2	트립모드	미사용, 트립, 알람, 트립&알람
		전류정정	0.20 In ~ 20.00 In (0.01 step)
		블록전압	0.05 Vn ~ 0.80 Vn (0.01 step)
		기준감도각	0.0° ~ 359.9° (0.1 step) ** 정방향 및 역방향 동작각은 내부적으로 ±88°로 고정 (오차 2°)
		동작방향	방향없음, 정방향, 역방향
		전압 메모리저장	미사용, 사용
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 50ms 이내)
		동작시간 오차	0.04 s 설정일 경우, 40ms 이내 0.05 s ~ 100.00 s 설정일 경우, ±5% 또는 ±35ms 이내
	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작커브	Definite, IEC (NI, VI, EI, LI), KEPCO (NI, VI)
		전류정정	0.10 In ~ 10.00 In [0.01 step]
		블록전압	0.05 Vn ~ 0.80 Vn (0.01 step)
		기준감도각	0.0° ~ 359.9° (0.1 step) ** 정방향 및 역방향 동작각은 내부적으로 ±88°로 고정 (오차 2°)
		동작방향	방향없음, 정방향, 역방향
		전압 메모리저장	미사용, 사용
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step) *** '정한시' 설정시 메뉴 보이고, 'IEC, KEPCO' 설정시 메뉴 사라짐
		동작레버	0.05 ~ 10.00 [0.01 step] *** '정한시' 설정시 메뉴 사라지고, 'IED, KEPCO' 설정시 메뉴 보임
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
동작시간 오차	±5% 또는 ±35ms 이내
방향성 지락과전류 DOCGR (67N)	순시1 / 순시2	트립모드	미사용, 트립, 알람, 트립&알람
		전류정정	0.10 GIn ~ 10.00 GIn [0.01 step]
		블록전압	0.05 GVn ~ 0.80 GVn (0.01 step)
		기준감도각	0° ~ 359.9° (0.1 step) ** 정방향 및 역방향 동작각은 내부적으로 ±88°로 고정 (오차 2°)
		동작방향	방향없음, 정방향, 역방향
		전압 메모리저장	미사용, 사용
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		전류소스	NCT, 3I0
		전압소스	GPT, 3V0
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 50ms 이내)
		동작시간 오차	0.04 s 설정일 경우, 40ms 이내 0.05 s ~ 100.00 s 설정일 경우, ±5% 또는 ±35ms 이내
	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		동작특성	Definite, IEC (NI, VI, EI, LI), KEPCO (NI, VI)
		전류정정	0.02 GIn ~ 2.00 GIn [0.01 step]
		블록전압	0.05 GVn ~ 0.80 GVn (0.01 step)
		기준감도각	0° ~ 359.9° (0.1 step) ** 정방향 및 역방향 동작각은 내부적으로 ±88°로 고정 (오차 2°)
		동작방향	방향없음, 정방향, 역방향
		전압 메모리저장	미사용, 사용
		동작시간	0.10 s ~ 100.00 s (0.01 step) *** '정한시' 설정시 메뉴 보이고, 'IEC, KEPCO' 설정시 메뉴 사라짐
		동작레버	0.05 ~ 10.00 [0.01 step] *** '정한시' 설정시 메뉴 사라지고, 'IED, KEPCO' 설정시 메뉴 보임
		전류소스	NCT, 3I0
		전압소스	GPT, 3V0
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
선택지락 SGR (67G)	한시1 / 한시2	트립모드	미사용, 트립, 알람, 트립&알람
		전류정정	0.60 ZIn ~ 4.00 ZIn (0.01 step)
		블록전압	0.05 GVn ~ 0.80 GVn (0.01 step)
		기준감도각	0° ~ 359.9° (0.1 step) ** 정방향 및 역방향 동작각은 내부적으로 ±88°로 고정 (오차 2°)
		동작방향	방향없음, 정방향, 역방향
		동작시간	0.04 s ~ 100.00 s (0.01 step)
		전압소스	GPT, 3V0
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
열동형 THR (49)	한시	트립모드	미사용, 트립, 알람, 트립&알람
		정정치	50.0 % ~ 100.0 % (0.1 step)
		시정수	6 s ~ 3600 s (1 step)
		K-팩터	0.50 ~ 4.00 (0.01 step)
		동작치 오차	정정의 ±5% 이내
		복귀치 오차	동작 정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
모터기동보호 Stall/Locked (48/51LR)	한시	트립모드	미사용, 트립, 알람, 트립&알람
		기동전류	1.00 FLC ~ 6.00 FLC (0.01 step)
		초기기동시간	0.5 s ~ 180.0 s (0.1 step)
		열적기동시간	0.5 s ~ 180.0 s (0.1 step)
		동작치 정정	1.00 FLC ~ 10.00 FLC (0.01 step)
		록전류	1.00 FLC ~ 12.00 FLC (0.01 step)
		록시간	1.0 s ~ 100.0 s (0.1 step)
		동작치 오차	정정의 ±5% 이내
		복귀치 오차	동작정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내
저전류 UCR (37)	한시	트립모드	미사용, 트립, 알람, 트립&알람
		전류정정	0.10 FLC ~ 10.00 FLC (0.01 step)
		동작시간	0.10 s ~ 100.00 s (0.01 step)
		블록전류	0.00 FLC ~ 0.02 FLC [0.01 step]
		동작치 오차	전류정정의 ±5% 이내
		복귀치 오차	동작정정치의 97% 복귀 (복귀 특성 : 100ms 이내)
		동작시간 오차	±5% 또는 ±35ms 이내

과전류 OCR (50/51)

순시1 / 순시2

트립모드미사용, 트립, 알람, 트립&알람
전류정정0.20 In ~ 20.00 In (0.01 step)
동작시간0.04 s ~ 100.00 s (0.01 step)

한시1 / 한시2

동작커브Definite, IEC, KEPCO
전류정정0.10 In ~ 10.00 In (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)

지락과전류 OCGR (50G/51G)

순시1 / 순시2

동작소스NCT, 3I0
전류정정0.10 GIn ~ 10.00 GIn (0.01 step)
동작시간0.04 s ~ 100.00 s (0.01 step)

한시1 / 한시2

동작커브Definite, IEC, KEPCO
전류정정0.02 GIn ~ 2.00 GIn (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)

과전압 OVR (59)

한시1 / 한시2

전압정정0.80 Vn ~ 1.60 Vn (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)

지락과전압 OVGR (64G)

한시1 / 한시2

동작소스GPT, 3V0
전압정정0.10 GVn ~ 0.80 GVn (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)

저전압 UVR (27)

한시1 / 한시2

전압정정0.20 Vn ~ 1.00 Vn (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)
블록전압0.00 Vn ~ 0.10 Vn (0.01 step)

방향성 과전류 DOCR (67P)

순시1 / 순시2

동작방향방향없음, 정방향, 역방향
전류정정0.20 In ~ 20.00 In (0.01 step)
기준감도각0.0° ~ 359.9° (0.1 step)

한시1 / 한시2

동작특성Definite, IEC, KEPCO
전류정정0.10 In ~ 10.00 In (0.01 step)
동작시간0.10 s ~ 100.00 s (0.01 step)

모터기동보호 Stall (48/51LR)

한시

기동전류1.00 FLC ~ 6.00 FLC
동작시간0.5 s ~ 180.0 s
록전류1.00 FLC ~ 12.00 FLC

VIPAM S330 계측요소

구분		표시범위	비고
상전압		0.000V ~ 999.999MV	정밀도 : ±0.5%
선간전압		0.000V ~ 999.999MV	정밀도 : ±0.5%
전류		0.000A ~ 999.999kA	정밀도 : ±0.5%
전류 부하율		0.0% ~ 100.0%	정밀도 : ±0.5%
전력	유효	0.000W ~ 999.999MW 1.000GW ~ 9.999GW	정밀도 : ±1.0%
	무효	0.000Var ~ 999.999MVar 1.000GVar ~ 9.999GVar	정밀도 : ±1.0%
	피상	0.000VA ~ 999.999MVA 1.000GVA ~ 9.999GVA	정밀도 : ±1.0%
정방향 전력량	유효	0.000Wh ~ 999.999GWh	정밀도 : ±1.0%
	무효	0.000Varh ~ 999.999GVarh	정밀도 : ±1.0%
	피상	0.000VAh ~ 999.999GVAh	정밀도 : ±1.0%
역방향 전력량	유효	0.000Wh ~ 999.999GWh	정밀도 : ±1.0%
역방향 전력량	무효	0.000Varh ~ 999.999GVarh	정밀도 : ±1.0%
주파수		55.000Hz ~ 65.000Hz	정밀도 : ±0.01Hz
역률		0.000 ~ 1.000 Lead/Lag	정밀도 : ±1.0%
Demand	전류	0.000A ~999.999kA	15분 평균값
	유효전력	0.000W ~999.99MW 1.000GW ~ 9.999GW	15분 평균값
	무효전력	0.000Var ~999.999MVar 1.000GVar ~ 9.999GVar	15분 평균값
	피상전력	0.000VA ~999.999MVA 1.000GVA ~ 9.999GVA	15분 평균값
고조파 (2nd ~ 15th)	THD 전압	0.00% ~ 100.00%	-
	THD 전류	0.00% ~ 100.00%	-
	각상 전압	0.00% ~ 100.00%	-
	각상 전류	0.00% ~ 100.00%	-

기본 계측 (정밀도 ±0.5%)

상전압/선간전압 0.000V ~ 999.999MV

전류 0.000A ~ 999.999kA

전력 및 전력량 (정밀도 ±1.0%)

유효/무효/피상 전력 ~ 9.999GW (GVar/GVA)

정방향/역방향 전력량 ~ 999.999GWh

기타 계측

주파수 ±0.01Hz 55.000Hz ~ 65.000Hz

역률 ±1.0% 0.000 ~ 1.000 Lead/Lag

Demand 15분 평균 전류, 유효/무효/피상전력

고조파 (2nd~15th) THD / 각상 (0.00% ~ 100.00%)
